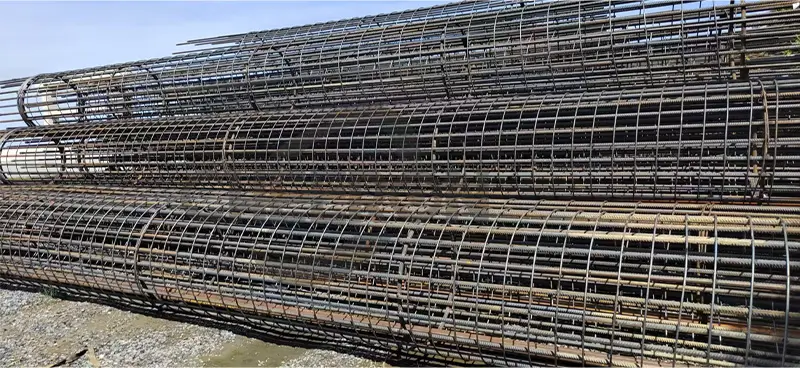

Une barre d'armature individuelle ne mesure généralement que 10 à 20 mètres de long au maximum. Comme les bâtiments, les ponts et autres structures de grande envergure peuvent s'étendre sur des centaines de mètres, il est essentiel de relacer ces barres bout à bout (jonctions d'armature) pour former des cages de renforcement continues.
Sans aucun doute, les jonctions d'armature sont un élément crucial pour assurer la continuité de l'acier de renforcement dans la construction de bâtiments, affectant directement la résistance globale, la durabilité et la sécurité d'un bâtiment.
Cet article propose une analyse approfondie de l'importance des jonctions d'armature et des précautions de construction du point de vue de la continuité de l'armature.

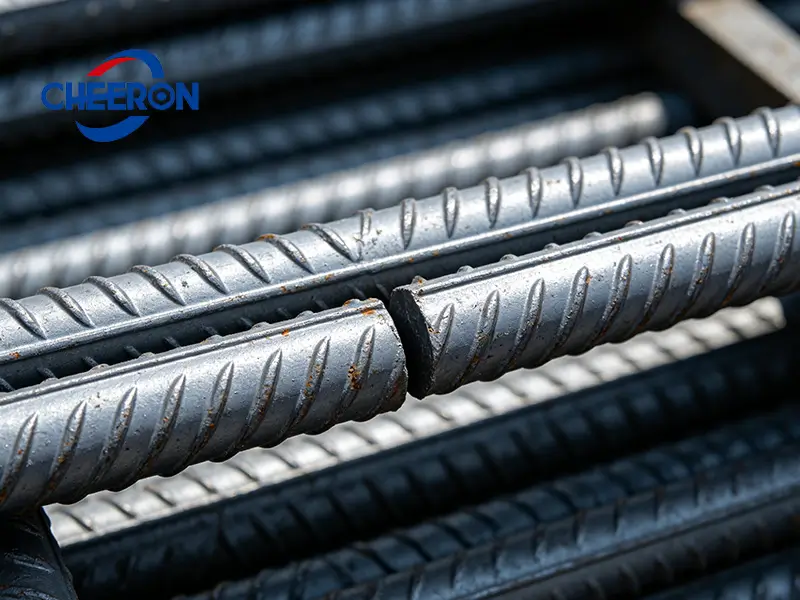

Le raccordement d'armature est une méthode structurelle utilisée pour relier de manière fiable deux ou plusieurs barres d'armature lorsque la longueur de la barre est insuffisante ou que les exigences de construction le nécessitent.
En termes simples, une jonction d'armature relie deux barres en une seule barre continue et porteuse.
Par conséquent, sans des jonctions d'armature de haute qualité, même la barre la plus épaisse ne peut exercer toute sa capacité portante.
Les types courants de jonctions d'armature incluent les jonctions par recouvrement, les jonctions soudées et les raccords mécaniques. Parmi les trois types de jonctions d'armature, les raccords mécaniques offrent les meilleures performances.
Deux barres d'armature à relier se chevauchent sur une certaine longueur et sont attachées ensemble avec du fil d'acier pour les connecter, en s'appuyant sur la force de liaison du béton pour transférer la force entre les barres.
Le soudage se présente sous de nombreuses formes, mais la méthode principale consiste à souder par fusion les extrémités de deux barres d'armature ensemble.
Il existe de nombreux types et diverses méthodes de connexion - tels que les connecteurs à sertir, les manchons filetés et les connecteurs à boulons...
De nombreux ferrailleurs se posent des questions comme celles-ci :
Pourquoi les attaches d'armature doivent-elles avoir une certaine longueur de recouvrement ? Ne peut-elle pas être plus courte ?
Pourquoi les connecteurs d'armature doivent-ils être serrés ? Peuvent-ils être légèrement desserrés ?
Et, n'est-il pas vrai que la structure sera quand même très solide après tout, puisqu'elle est entièrement remplie de béton ?
Ces réflexions posent deux problèmes :
Même lorsque les joints d'armature ne sont pas parfaitement solides, la mise en place du béton peut toujours maintenir la continuité structurelle des composants globaux du bâtiment, indiquant que le projet reste très sûr.
Réponse : Non, car la contrainte de traction supportée par l'armature en acier est bien supérieure à celle du béton.
La contrainte de traction dans l'armature à sa limite d'élasticité est bien supérieure à la contrainte de traction dans le béton lors de la fissuration. C'est-à-dire que pour que l'armature atteigne sa limite d'élasticité en traction, la section de béton doit déjà être fissurée. Cela constitue une hypothèse de base dans le calcul de la capacité portante ultime des éléments en béton armé.
La contrainte de traction supportée par les barres d'acier est bien supérieure à celle du béton. Par conséquent, on ne peut pas simplement considérer que le béton peut compenser l'insuffisance des joints d'armature.
Une longueur de recouvrement plus courte et un couple incorrect réduiront considérablement le transfert efficace de la contrainte de traction au niveau de la jonction d'armature, compromettant ainsi la continuité du renforcement dans le projet de construction.
Réponse : Oui, car la continuité de l'acier de renforcement affecte la continuité des composants du bâtiment.
Étant donné que la capacité portante ultime en traction d'un bâtiment dépend principalement de l'armature, la continuité et l'ancrage de l'acier de renforcement (qu'est-ce que l'ancrage d'armature ?) sont des facteurs cruciaux pour la continuité des composants du bâtiment.
Dans la conception parasismique, les joints d'armature sont des points faibles de la structure, avec une résistance inférieure à celle de la barre entière.
La capacité portante des bâtiments repose principalement sur le squelette en acier de renforcement pour transférer les forces. Si les connexions au niveau des joints d'armature ne sont pas sécurisées, une concentration de contraintes peut facilement se produire, entraînant des fissures, voire une défaillance locale de la structure.
Dans les projets de grande envergure tels que les gratte-ciel, les ponts et les tunnels, les performances en traction et en compression des joints d'armature déterminent directement la stabilité globale de la structure.
Par rapport à une seule barre continue, toute forme de raccordement d'armature affaiblit sa capacité portante. Par conséquent, le principe de base de la jonction d'armature est :
Il est nécessaire d'éviter de concentrer tous les joints dans la même section transversale. Idéalement, les jonctions doivent être décalées pour éviter une rupture simultanée lors d'un séisme.
Par exemple, si un joint est placé toutes les deux barres dans une colonne, le taux de jonction est de 50 %, tandis que si tous les joints sont situés au même endroit, le taux de jonction est de 100 %. Voir le schéma ci-dessous.
telles que les zones renforcées par des étriers aux extrémités des colonnes et des poutres.
Comprendre les problèmes liés à l'installation des connecteurs d'armature.
Zones sismiques : Des joints mécaniques à haute ductilité sont nécessaires pour absorber l'énergie ;
Environnements marins ou corrosifs : Des connecteurs résistants à la corrosion améliorés sont nécessaires pour garantir une durabilité à long terme.
Projets de construction rapide : Privilégier les technologies de connexion rapide telles que les manchons filetés droits.
Les jonctions d'armature, représentant des points faibles dans la continuité des barres de renforcement, sont cruciales pour l'intégrité structurelle à long terme des bâtiments. Accorder une attention particulière à la construction des joints d'armature - y compris le liage, le soudage et les raccords mécaniques - est essentiel pour véritablement consolider la base de la qualité du projet et garantir la sécurité structurelle des éléments en béton armé.
