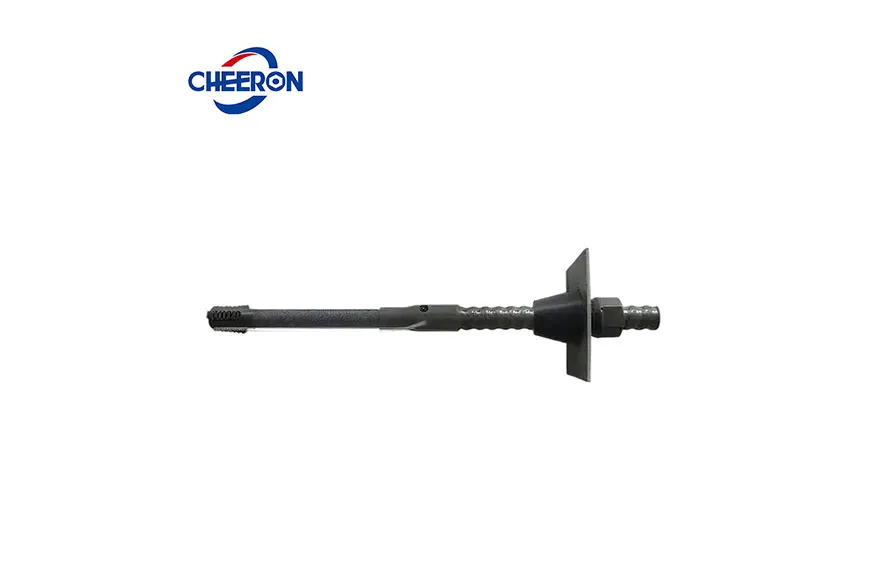

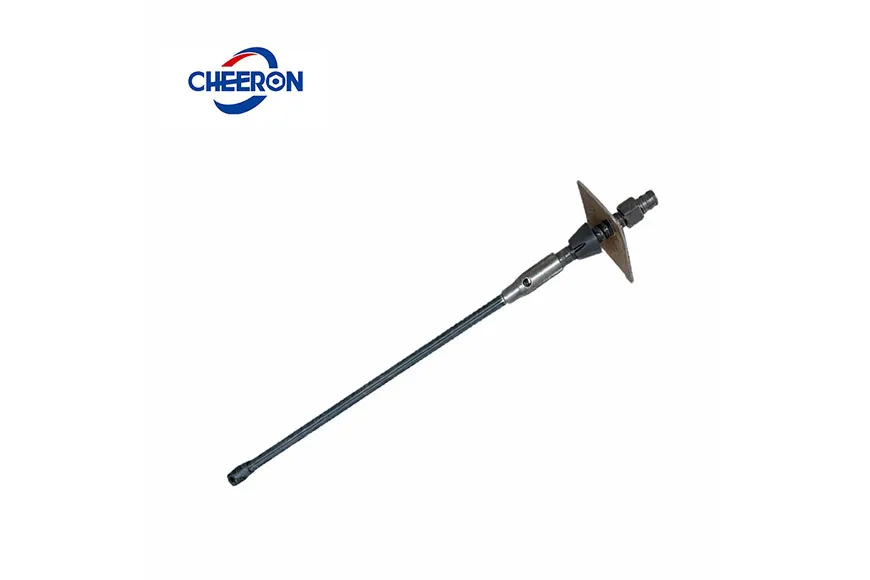

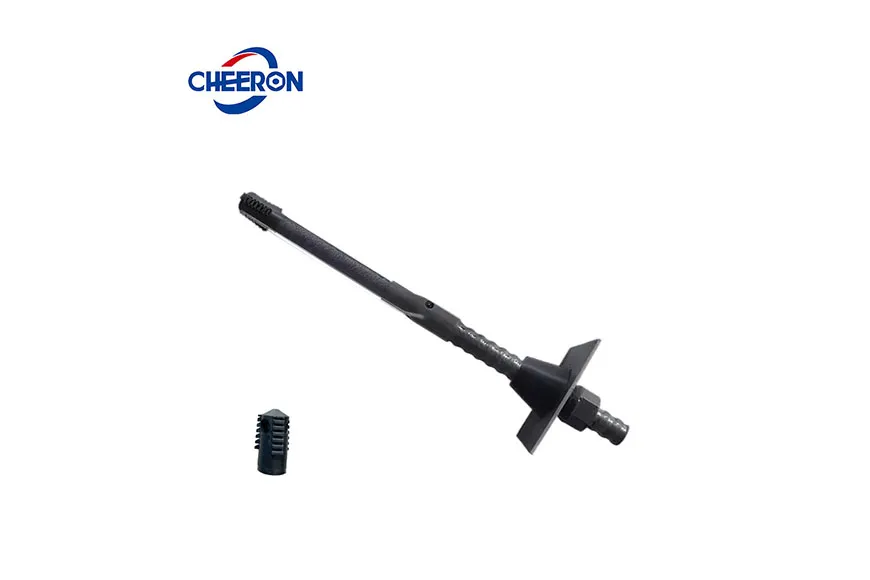

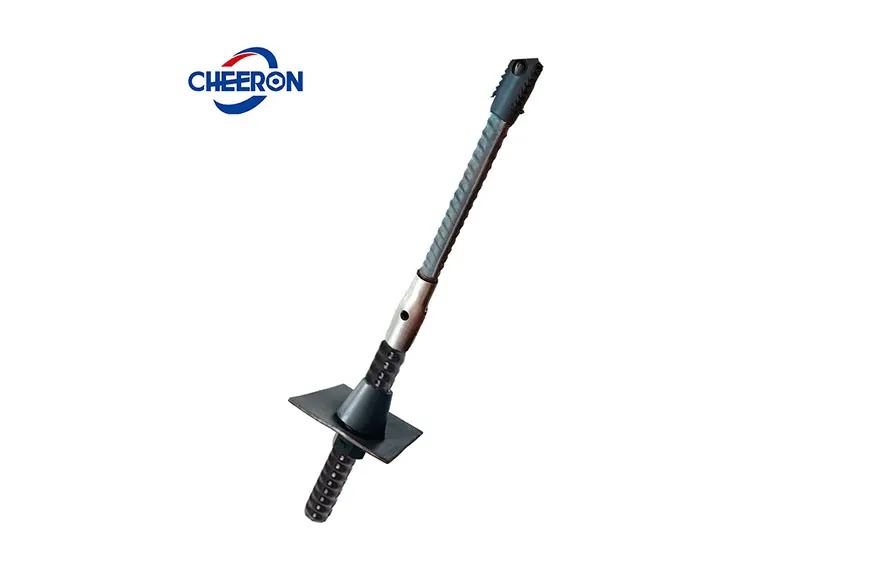

L'ancre combinée CHEERON est composée d'un corps de boulon d'ancrage rocheux relié aux barres d'armature par un manchon de raccordement. Basée sur les tiges d'ancrage courantes, une conception étendue est réalisée pour résoudre les problèmes de transport et d'utilisation causés par des tiges d'ancrage trop longues dans les applications pratiques. Ce boulon d'ancrage creux combiné s'appuie sur les avantages des boulons d'ancrage creux injectés, des boulons d'ancrage creux auto-perçants et des boulons d'ancrage creux à coque expansible, et peut permettre de bons avantages économiques et une efficacité de construction élevée dans les applications pratiques.
| Boulon d'ancrage creux combiné | Barre d'armature | Corps de tige creuse | ||||||||||
| Diamètre | Limite d'élasticité | Résistance ultime | Force à la limite élastique | Force maximale | Allongement après rupture | Diamètre | Limite d'élasticité | Résistance ultime | Force à la limite élastique | Force maximale | Allongement après rupture | |
| Non inférieur à | Non inférieur à | |||||||||||
| 20mm | 335MPa | 455MPa | 105kN | 142kN | 17% | 30mm | 325MPa | 490MPa | 106kN | 160kN | 21% | |
| 20mm | 400MPa | 540MPa | 126kN | 170kN | 16% | 30mm | 127kN | 192kN | ||||
| 22mm | 335MPa | 455MPa | 127kN | 172kN | 17% | |||||||
| 25mm | 335 | 455MPa | 164kN | 223kN | 17% | 32mm | 159kN | 240kN | ||||

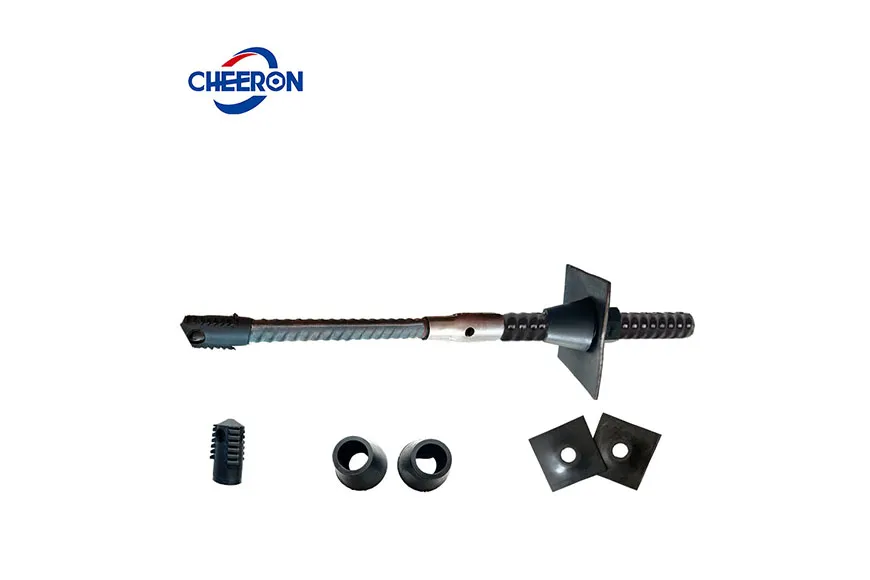

Un boulon d'ancrage composé d'un corps de boulon d'ancrage creux, de barres d'armature, de manchons de raccordement, de rondelles, d'écrous, d'arrêts, de têtes d'ancrage, de tuyaux d'échappement, etc.
La connexion entre le manchon de raccordement et le corps du boulon d'ancrage creux et les barres d'armature adopte une connexion mécanique à filetage droit, et une sortie de coulis est prévue sur le manchon de raccordement.
Les tiges peuvent être coupées sur site et prolongées par raccordement avec des manchons. La longueur des tiges d'ancrage peut atteindre 20 mètres ou plus.

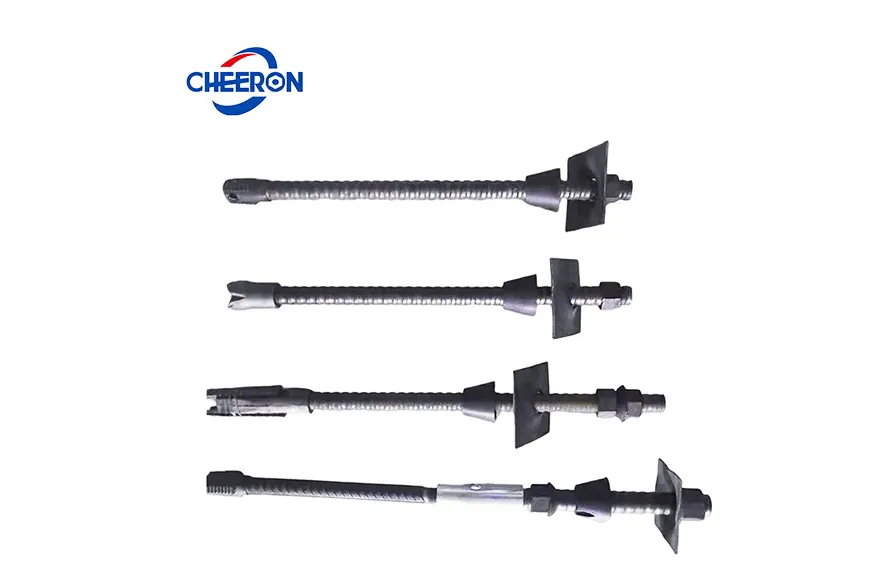

CHEERON propose différents types de manchons de boulons d'ancrage (tels que les boulons d'ancrage à coulis creux, les boulons d'ancrage rocheux autoforeurs, les boulons d'ancrage rocheux à coque expansible, etc.), et les manchons de raccordement ont la même résistance à la traction nominale que le corps du boulon d'ancrage.

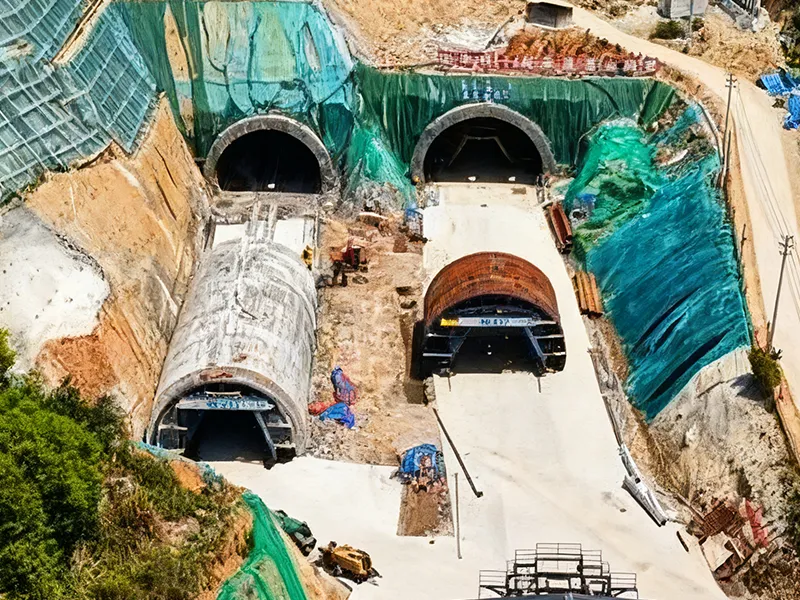

Soutien pour les projets souterrains.

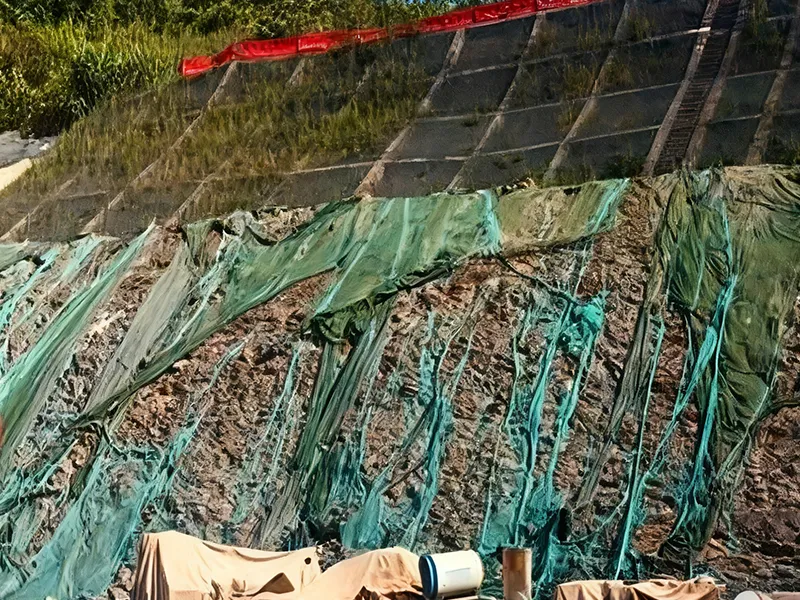

Renforcement des masses rocheuses instables sur les pentes.

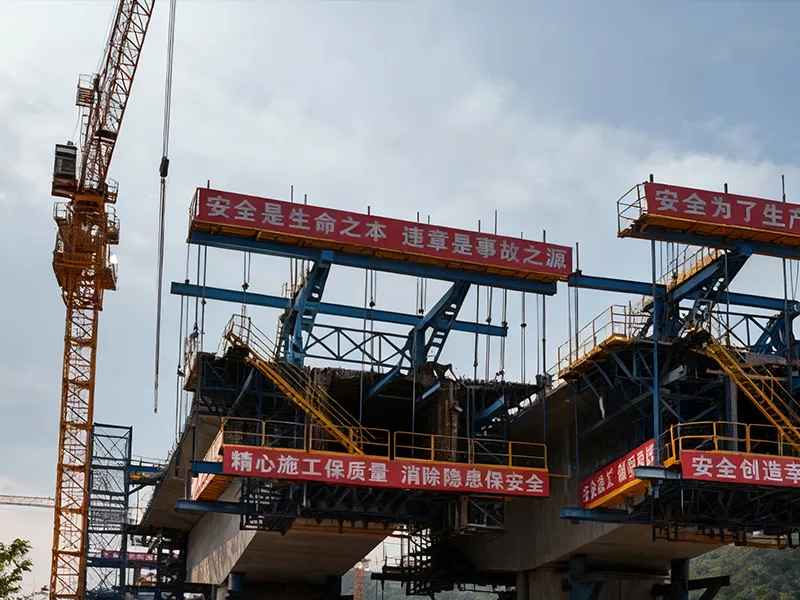

Renforcement global de la masse de sol.
