Ce sont deux équipements courants de filetage des barres d'armature, d'apparence similaire, mais leurs principes de filetage diffèrent considérablement. Cet article explique les différences entre les machines à fileter de type chaser et les machines à laminer les filets des barres d'armature.

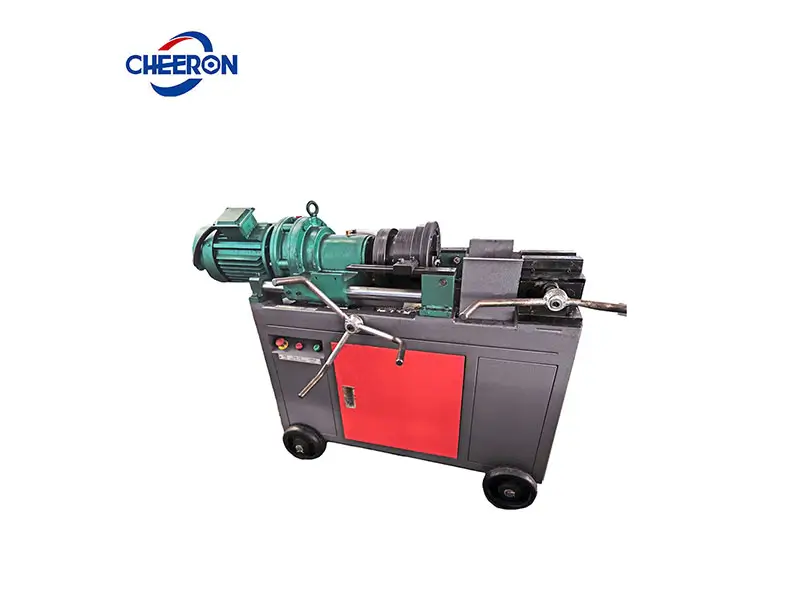

L'image montre une machine à fileter de type chaser CHEERON. Une machine à fileter Cheeron est un dispositif de coupe de filets principalement utilisé pour traiter les filets des barres d'armature.
Comparée aux équipements de filetage existants, la machine à fileter Cheeron présente des avantages tels qu'une haute technologie, de multiples fonctions, une puissance élevée, une utilisation pratique et économique, une faible intensité de main-d'œuvre et une grande durabilité.

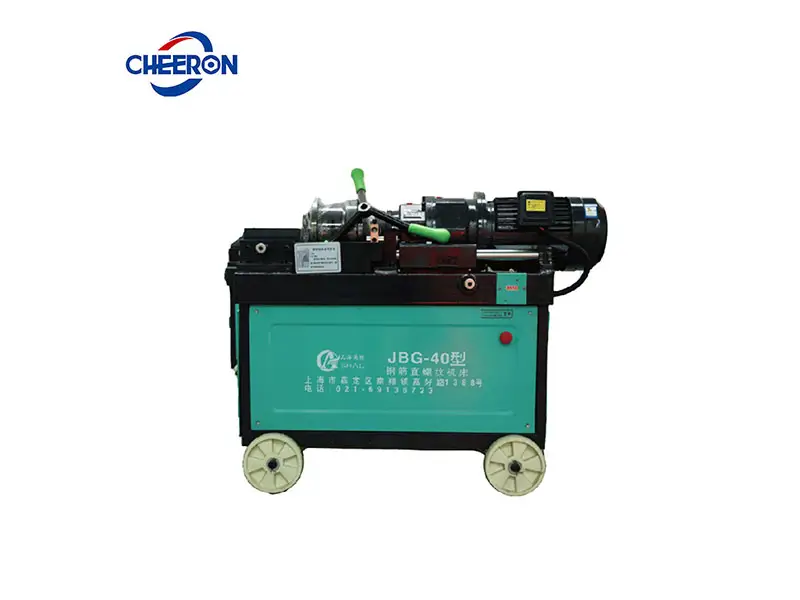

L'image montre une machine à laminer les filets CHEERON.
La machine à laminer les filets peut former des filets après que les nervures de la barre ont été enlevées, ce qui donne une précision de filetage extrêmement élevée et une qualité stable et fiable. La machine à laminer est simple à utiliser et peut traiter une gamme plus large de types de barres d'armature.
De plus, les deux machines, à laminer et de type chaser, traitent les filets des barres d'armature. Les machines de haute qualité produisent des filets aux profils complets et nets, ce qui en fait un équipement de pré-traitement idéal pour les barres d'armature.
Les deux machines ont des structures globales similaires, il n'y a donc aucune différence dans leur utilisation. Dans les deux cas, la barre d'armature avec une extrémité plane est placée sur les mâchoires et fermement fixée à la machine, et la manivelle est tournée pour fileter la barre.

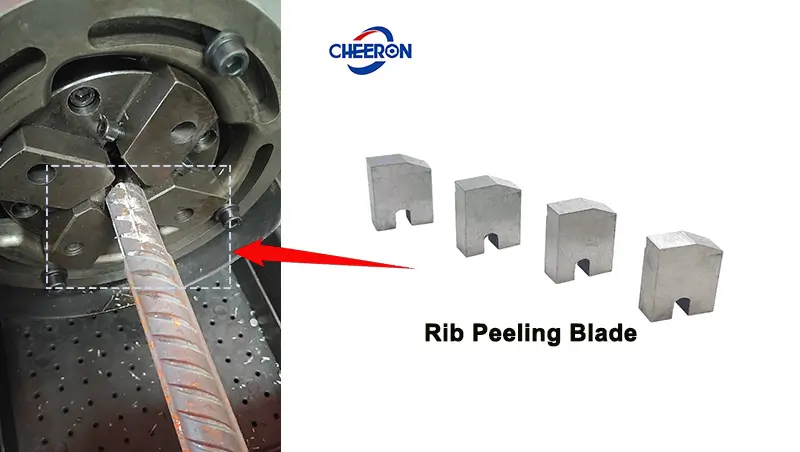

Les machines à laminer utilisent des molettes de laminage pour former les filets. Les lames sont principalement utilisées pour enlever les nervures des barres d'armature.

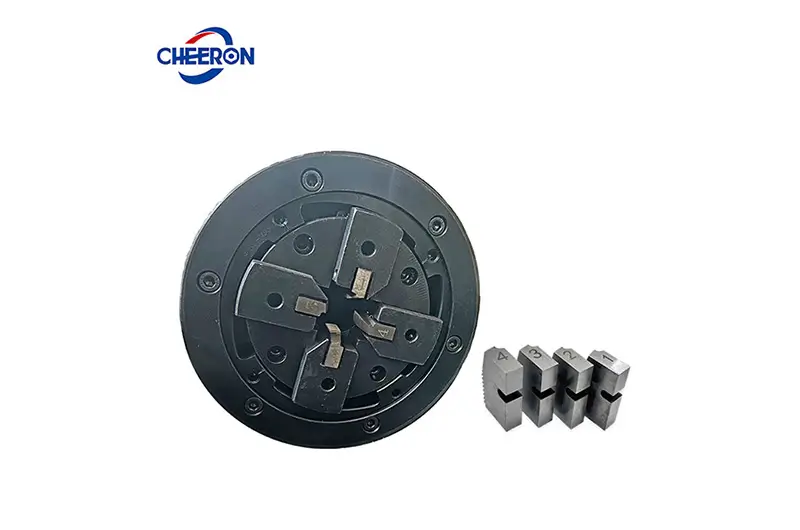

Les machines à fileter coupent directement les filets, et les chaser sont dentelés pour faciliter la coupe des filets.
La différence fondamentale entre le laminage et la coupe des filets réside dans leurs principes d'usinage et la qualité du filetage :

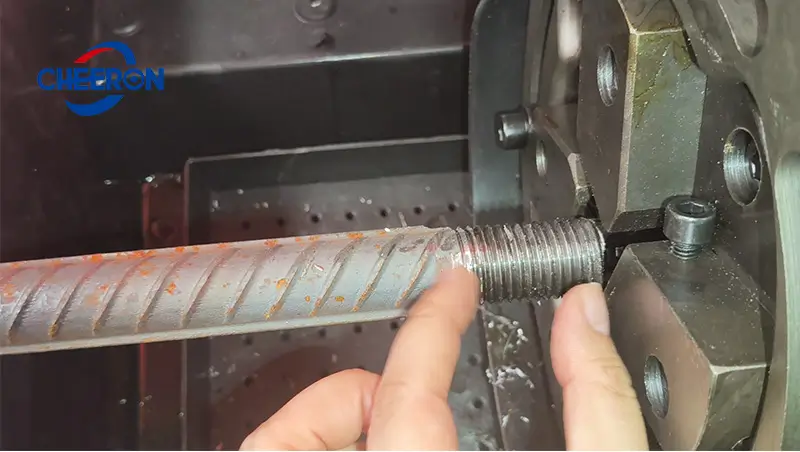

La barre d'acier est extrudée avec force à l'aide de trois molettes filetées, provoquant un écoulement plastique de l'acier et la formation des filets. Aucun copeau n'est produit ; c'est un processus d'usinage sans copeaux.

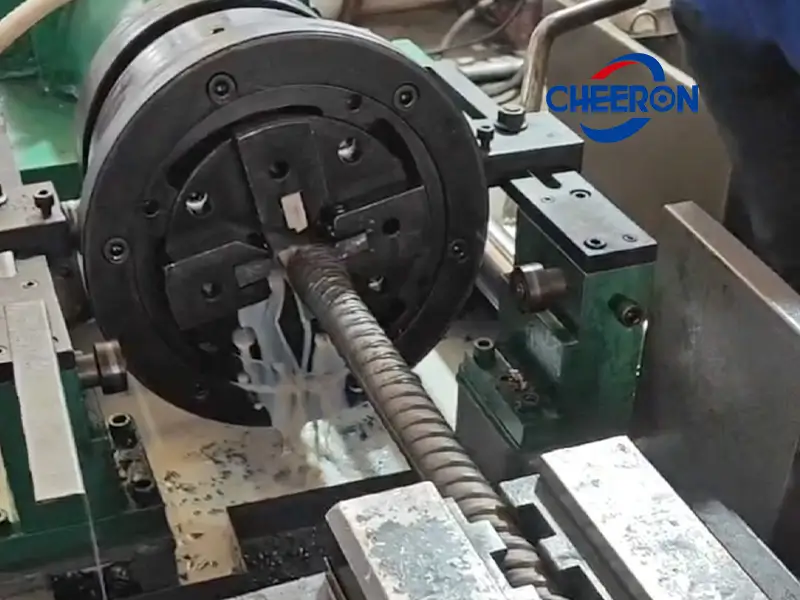

Les filets sont formés en enlevant l'excédent de matière de la barre d'armature à l'aide d'outils de coupe tels que les chasers. Des copeaux sont produits.
A. Résistance du filet
Le laminage des filets utilise les lignes d'écoulement du métal, ce qui donne une résistance et une résistance à la fatigue plus élevées ; tandis que la coupe des filets coupe les lignes d'écoulement du matériau, ce qui entraîne une résistance relativement inférieure.
B. Précision et état de surface
Le laminage des filets offre une haute précision et une surface lisse, tandis que la coupe des filets tend à donner une précision inférieure et une surface plus rugueuse.
En résumé, le laminage des filets convient au traitement des barres d'armature de haute résistance, haute précision et en grand volume ; la coupe convient au traitement occasionnel et à la réparation, ou au filetage après formage par extrusion.
En raison de la gamme d'applications plus large et de la plus grande adaptabilité, les machines à laminer les filets sont plus courantes.
Les fabricants de machines à laminer augmentent continuellement la variété des machines à laminer les filets sous plusieurs aspects, tels que la puissance, la fonctionnalité et le contrôle qualité, rendant le laminage des filets plus rapide et plus efficace.
Cheeron propose plusieurs machines à laminer les filets. Nous pouvons comprendre les différences entre les machines en examinant leurs spécifications :
| Modèle | JBG-40 | GX-50 | GX-50s | GX-100 | HGS-55P |
| Alimentation | 380V | 380V | 380V | 380V | 380V |
| Plage de diamètre des barres | 14-36mm | 12-50mm | 14-32mm | 14-40mm | 16-36mm |
| Longueur du filet | Filetage à droite : 100mm Filetage à gauche : 80mm | ≤120mm | Filetage à droite : 20-50mm Filetage à gauche : 20-50mm | Filetage à droite : 20-50mm Filetage à gauche : 20-50mm | ≤50mm |
| Puissance du moteur principal | 7.5KW | 5.5KW/7.5KW | 5.0KW | 7.5KW | 9.0KW |
| Vitesse de la broche | 1:17 | 48-82 rpm | 1:17 | 1:15 | 40-62 r/min |
| Spécification de la lame | 13*25*30 | 10*25*30 | 13*25*30 | ||
| Poids / KG | 290 | 290 | 290 | 400 | <
