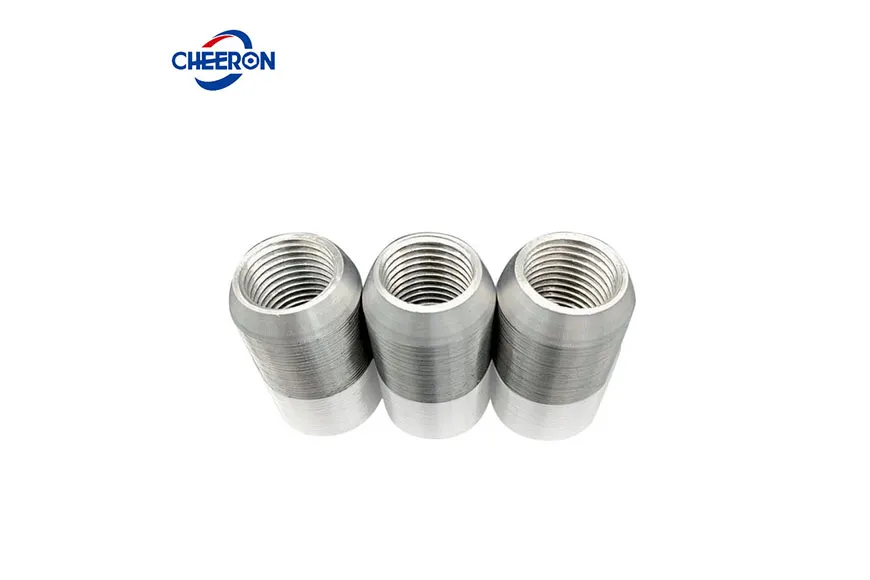

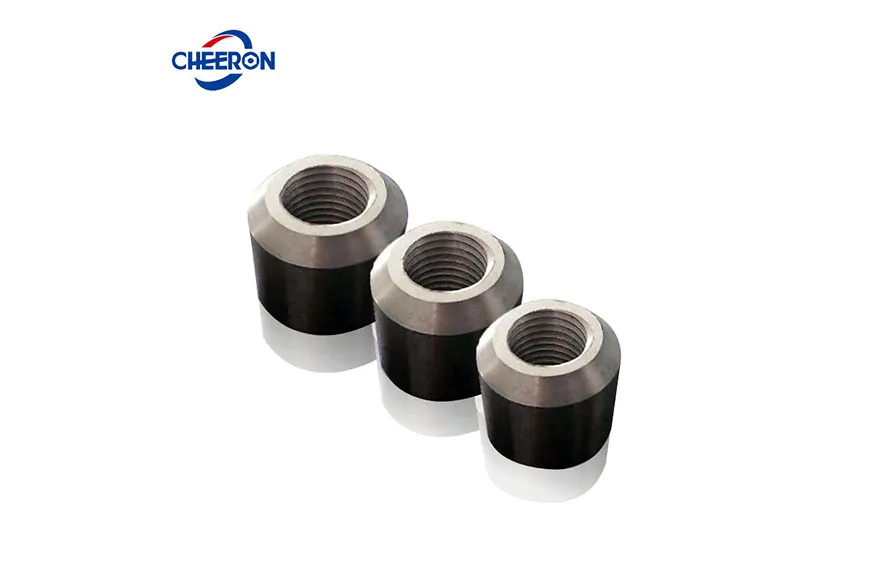

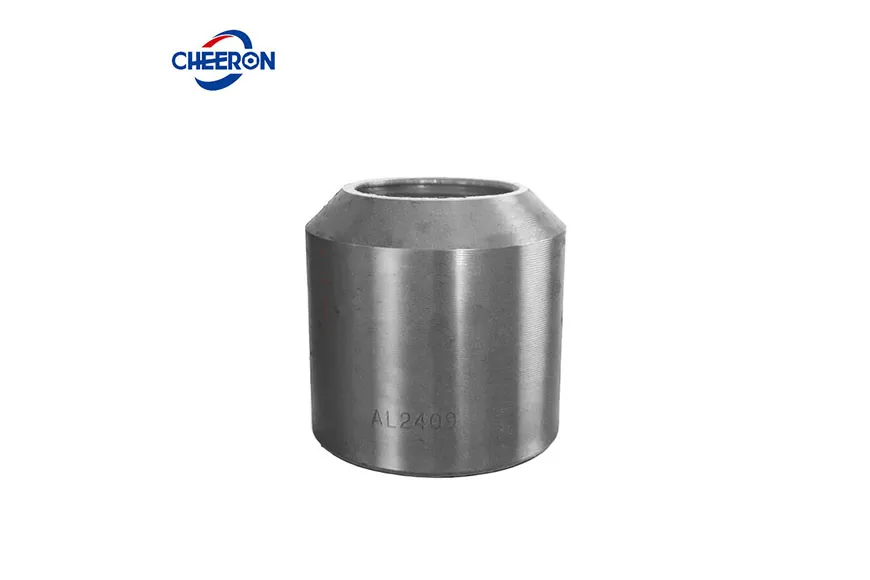

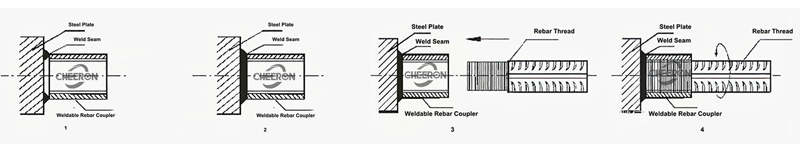

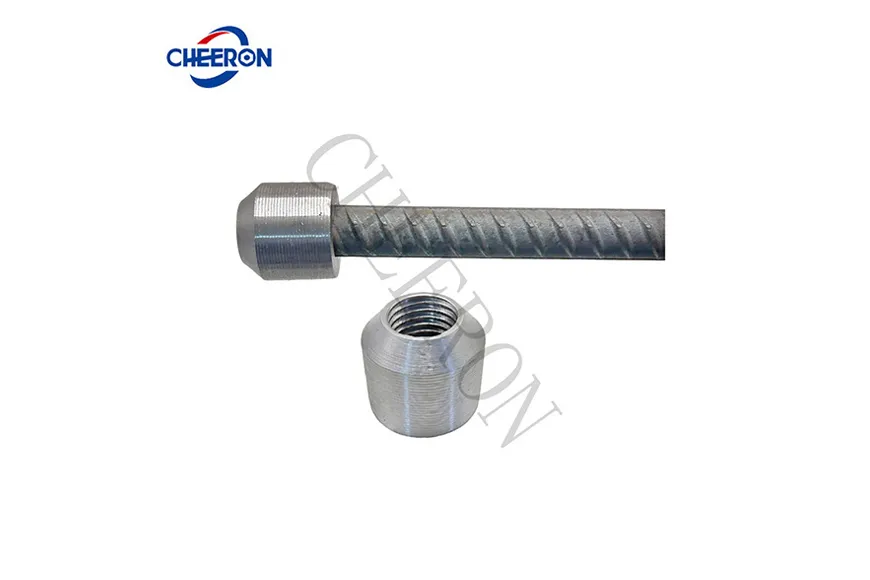

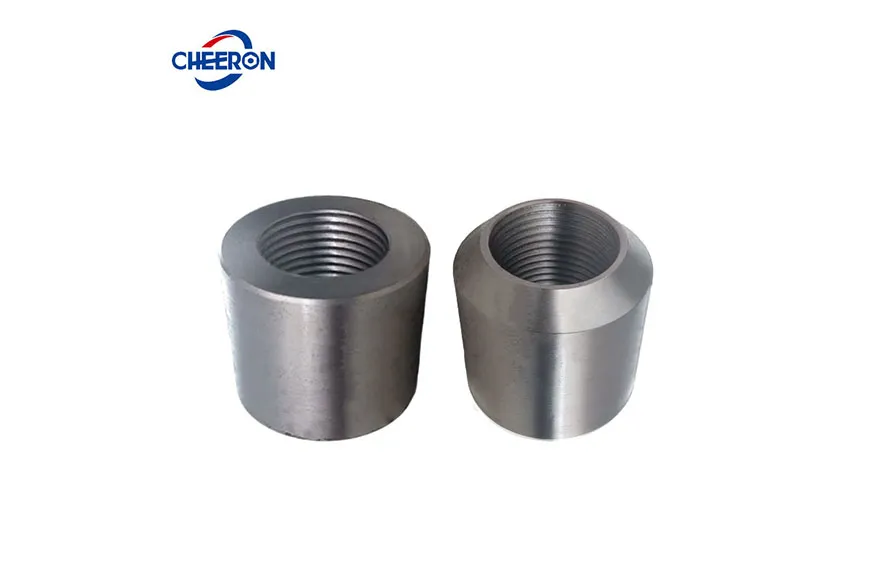

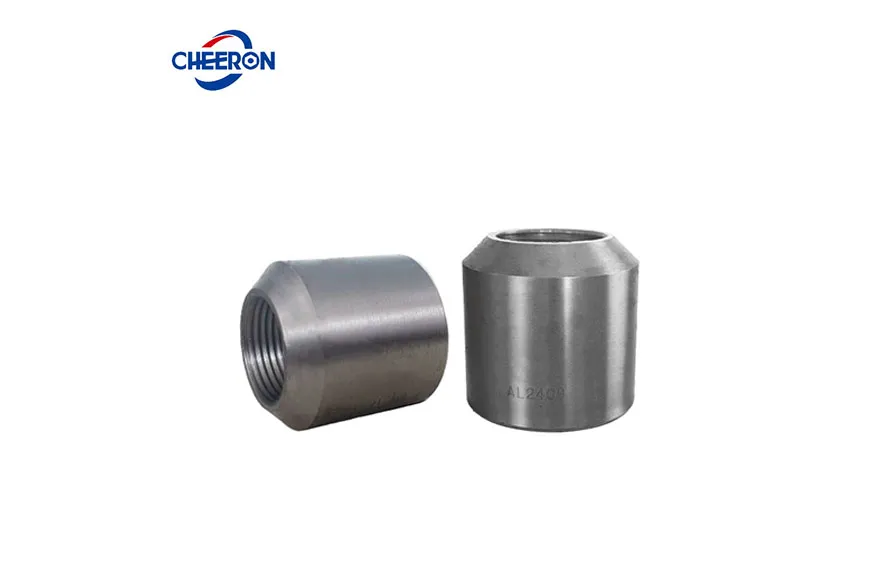

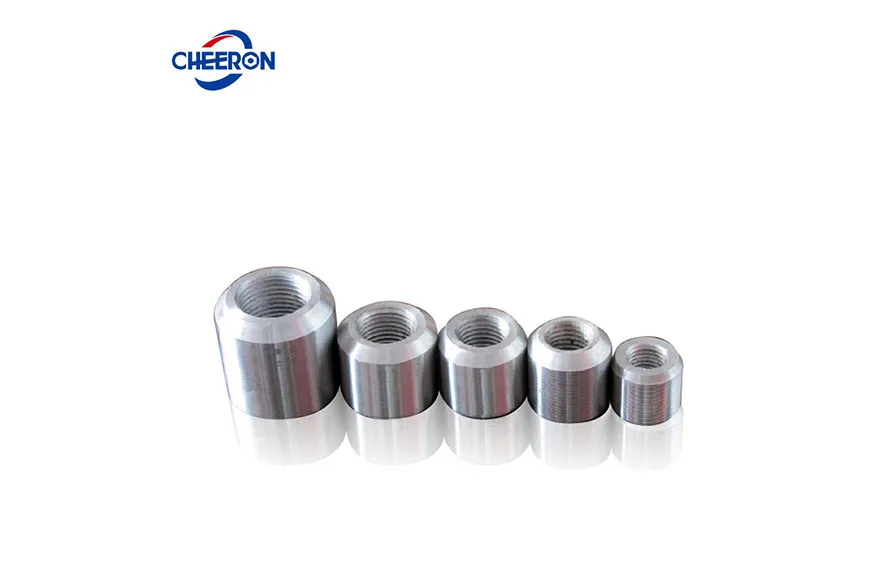

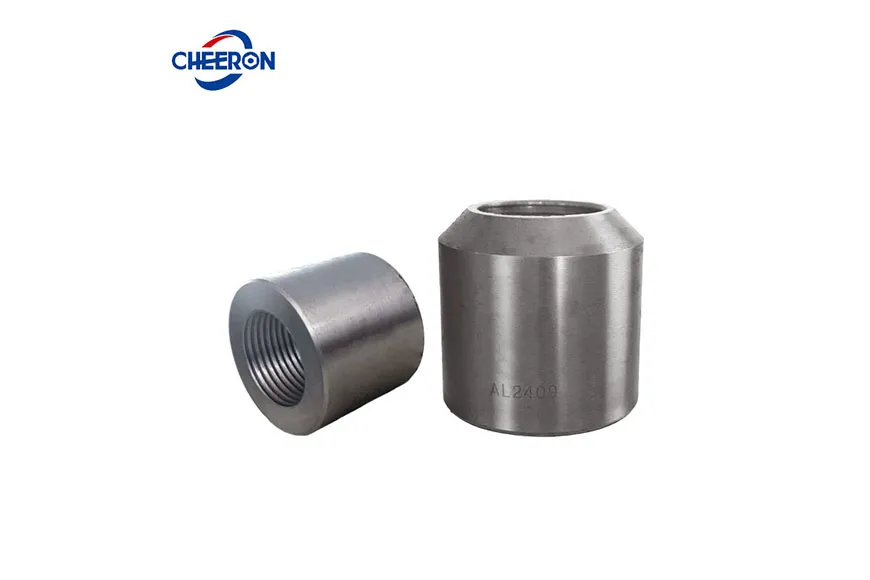

Un coupleur de barre d'armature soudable est un manchon à filetage interne dont une extrémité est cylindrique et l'autre conique. Lors de l'assemblage, on soude d'abord l'extrémité conique à la pièce de connexion, puis on visse l'autre extrémité de la barre d'armature à filetage droit pour achever la connexion des barres d'armature.
 | ||||
| Dimension | Longueur du coupleur | Longueur de la barre filetée | Longueur du filetage interne du manchon interne | Longueur de la barre filetée du manchon interne |
| (mm) | (mm) | (mm) | (mm) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
La réalisation de la connexion mixte entre la barre d'armature à extrémité filetée et les structures en acier a élargi le champ d'application.
L'extrémité soudée offre une résistance de connexion supplémentaire.
Le connecteur est fabriqué en acier S45C/40Cr, garantissant la résistance de la partie soudée et la fiabilité de la connexion filetée.
Application
Les manchons filetés soudables sont utilisés pour les méthodes de connexion mécanique entre les barres d'armature et les structures en acier, telles que les poutres en acier ou les colonnes en acier. Une extrémité de ce connecteur est filetée, et l'autre extrémité est conçue pour être soudable à des plaques d'acier ou à d'autres structures en acier. Par exemple : Les piles d'un pont sont reliées aux poutres en acier.
Remarques
Le processus de soudage doit être conforme aux normes pour éviter que des défauts de soudure n'affectent la résistance de la connexion.
Il est nécessaire de garantir la correspondance entre l'extrémité filetée et la barre d'armature.
