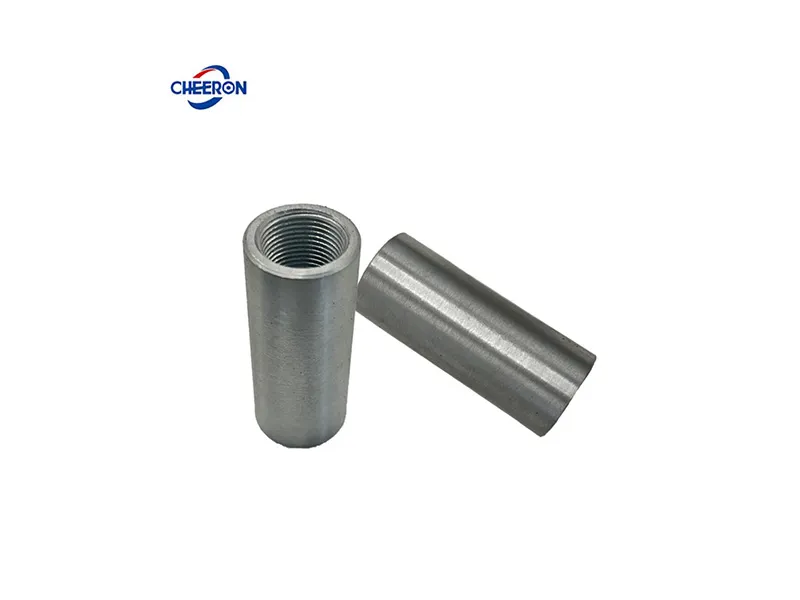

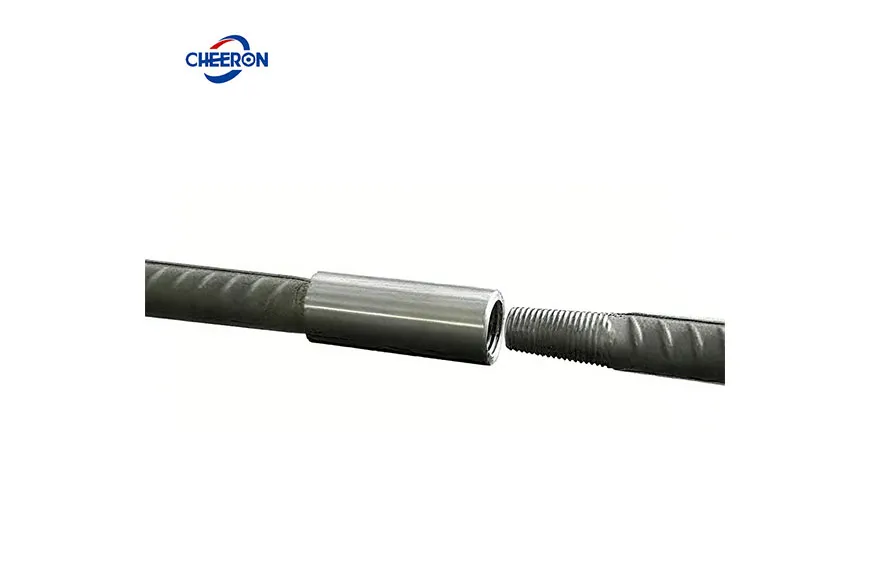

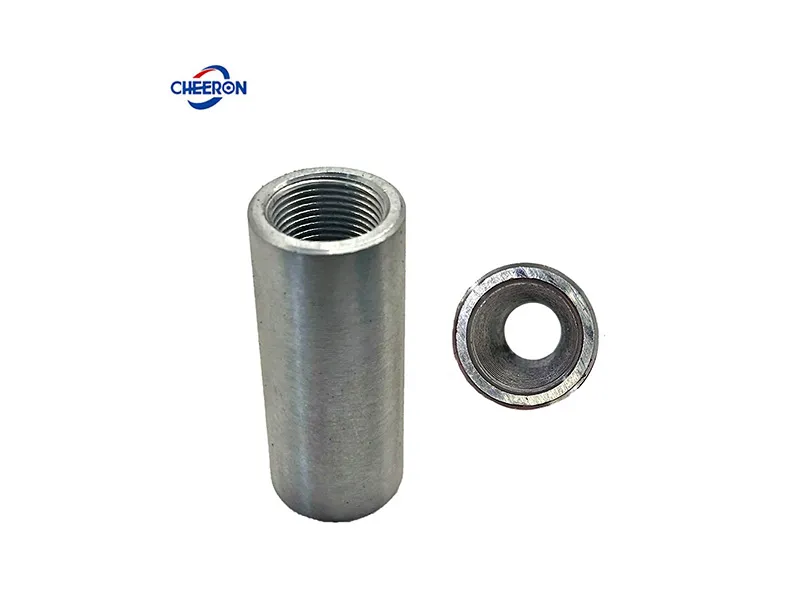

En tant que l'un des représentants les plus traditionnels des joints mécaniques, le principe de fonctionnement du raccord à filetage conique consiste à usiner des filets coniques à l'extrémité de la barre d'armature et à la serrer et la fixer via un raccord avec des filets coniques internes.

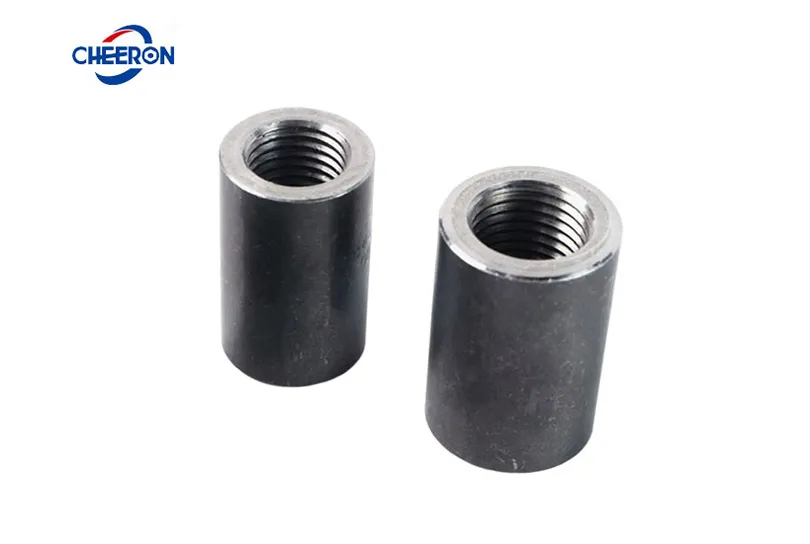

Ces dernières années, sur la base du type courant de joint à filetage conique, un classique parmi les types de raccords pour barres d'armature, en ajoutant le processus de pré-pressage ou de forgeage grossier à l'extrémité de la barre d'armature, le joint à filetage conique de résistance égale de type GK pour barres d'armature a été développé, qui peut être aussi résistant que le matériau de base.
 | |||||

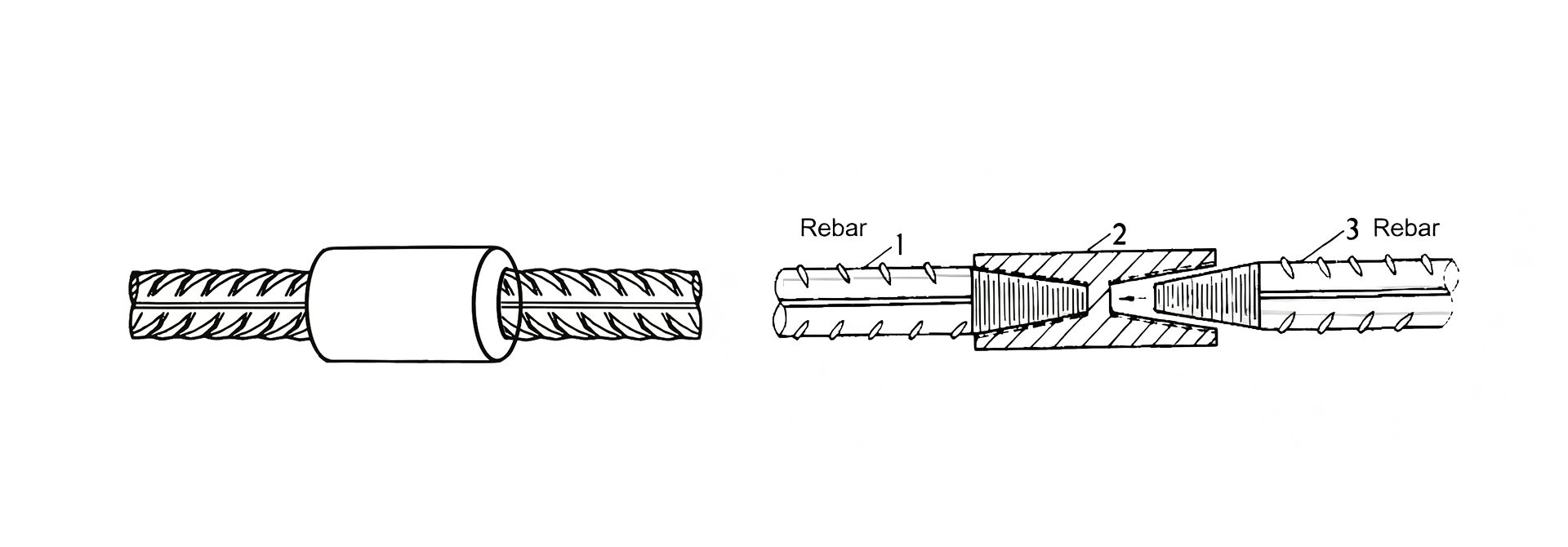

| Diam. de l'armature | Diam. ext. | Longueur | H1 | H2 | Filetage |
| (mm) | (mm) | (mm) | (mm) | (mm) | (M*T) |
| Φ16 | 24 | 65 | 30 | 30 | 16*2.5 |
| Φ18 | 27 | 75 | 35 | 35 | 18*2.5 |
| Φ20 | 29 | 85 | 40 | 40 | 20*2.5 |
| Φ22 | 31 | 90 | 43 | 43 | 20*2.5 |
| Φ25 | 35 | 95 | 45 | 45 | 25*2.5 |
| Φ28 | 39 | 105 | 50 | 50 | 28*2.5 |
| Φ32 | 44 | 115 | 55 | 55 | 32*2.5 |
| Φ36 | 49 | 125 | 60 | 60 | 36*2.5 |
| Φ40 | 54 | 135 | 65 | 65 | 40*2.5（3) |
| Φ50 | 69 | 150 | 70 | 70 | 50*2.5(3) |

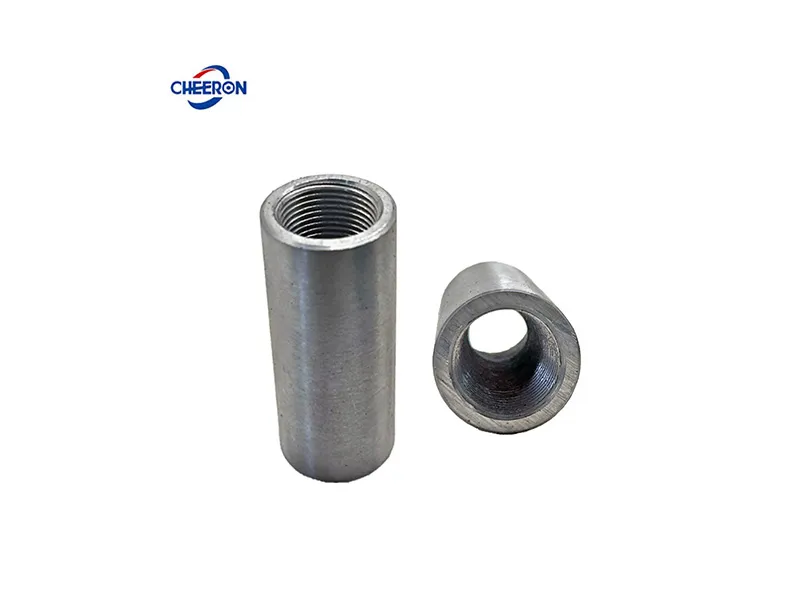

Le coupleur à filetage conique offre une vitesse de connexion rapide et un bon alignement ; il est sûr et fiable, facile à utiliser et capable de résister à la fois aux efforts de traction et de compression.
Avantages des raccords à filetage conique :
Le profil du filetage des connecteurs d'armature à filetage conique est conique, avec un diamètre nominal qui varie progressivement le long de l'axe, présentant une caractéristique de serrage lors de l'assemblage.

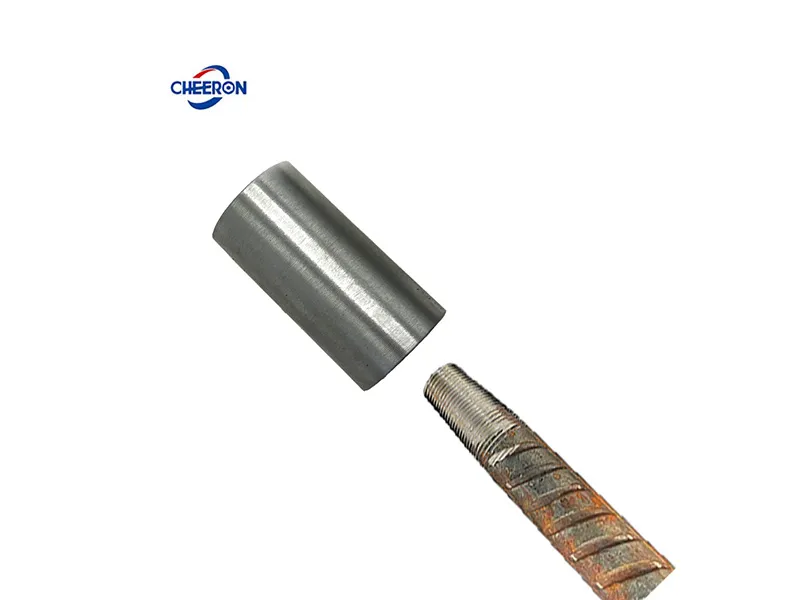

Par conséquent, la structure unique du filetage conique facilite l'insertion et le centrage de l'extrémité de l'armature, ne nécessitant qu'une faible rotation pour achever le serrage.

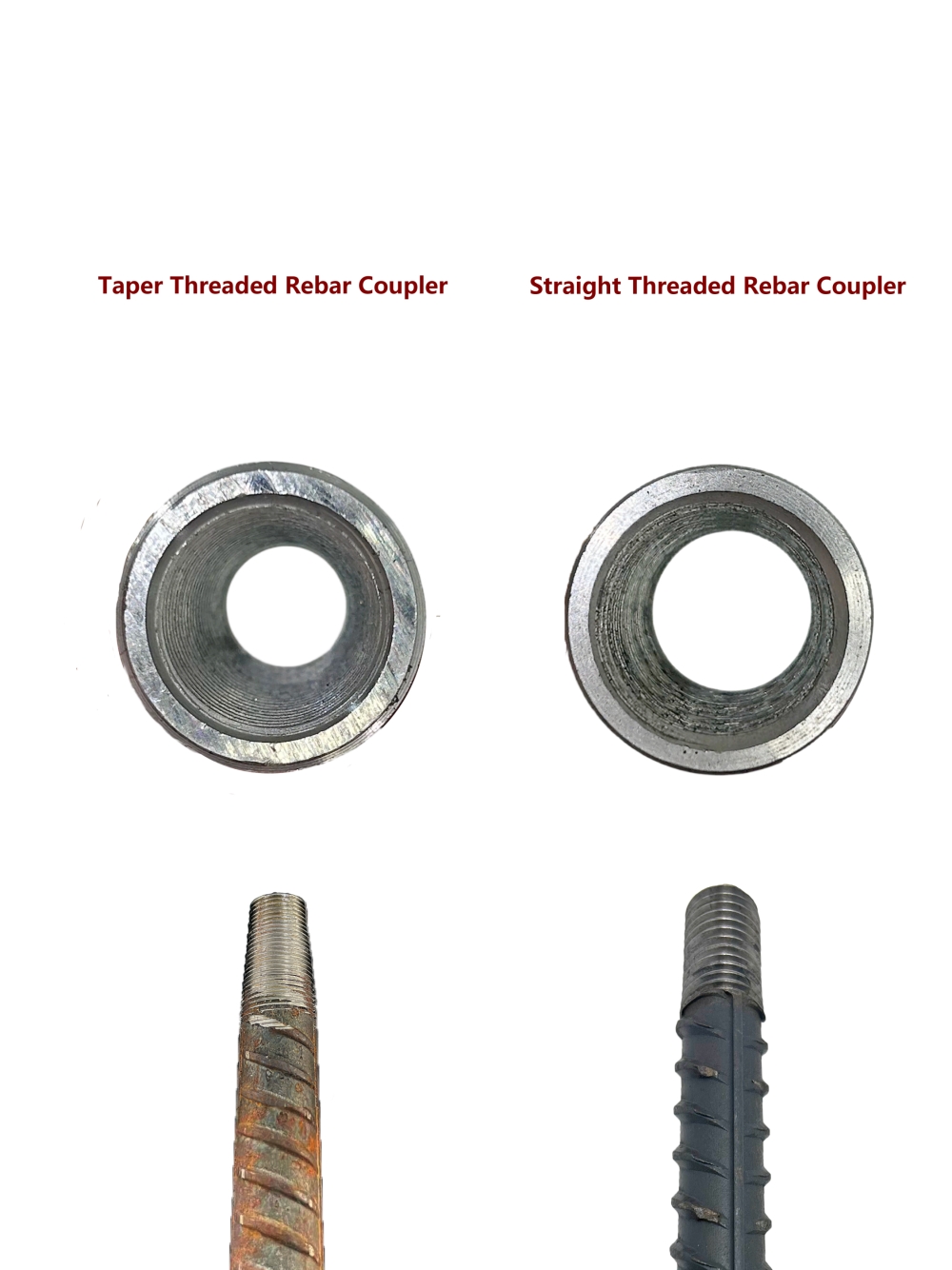

Comparaison entre le coupleur à filetage droit et le coupleur à filetage conique :
Inconvénients des raccords à filetage conique :
En raison de la conception conique, la zone portante du filetage est relativement petite, et le diamètre intérieur du filetage conique réduit la section transversale du matériau de base lors de l'usinage, ce qui entraîne une capacité de charge inférieure.
