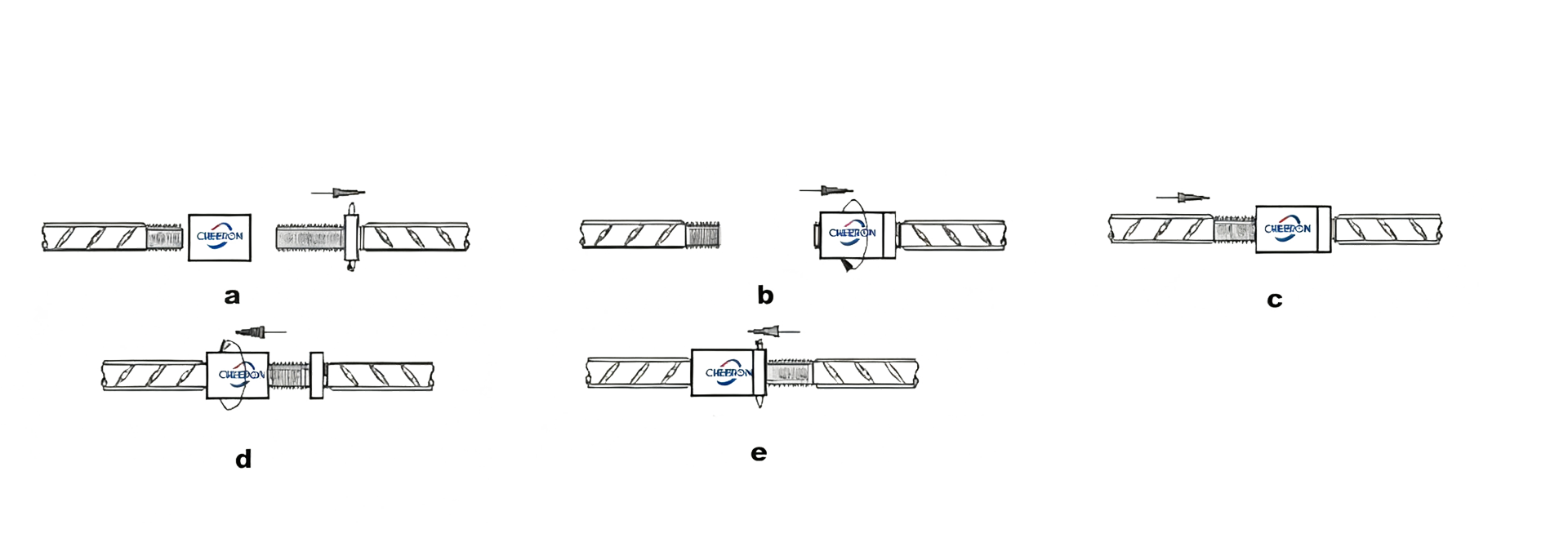

Visser l'écrou de verrouillage et le manchon de connexion dans le filetage prolongé à l'avance, puis visser le filetage à l'extrémité d'une autre barre d'armature, et verrouiller le manchon de connexion avec l'écrou de verrouillage. Cela s'applique à la situation où deux barres d'armature ne peuvent pas être alignées dans le manchon de connexion, et le jeu du filetage est éliminé par la force de verrouillage.
 | ||||

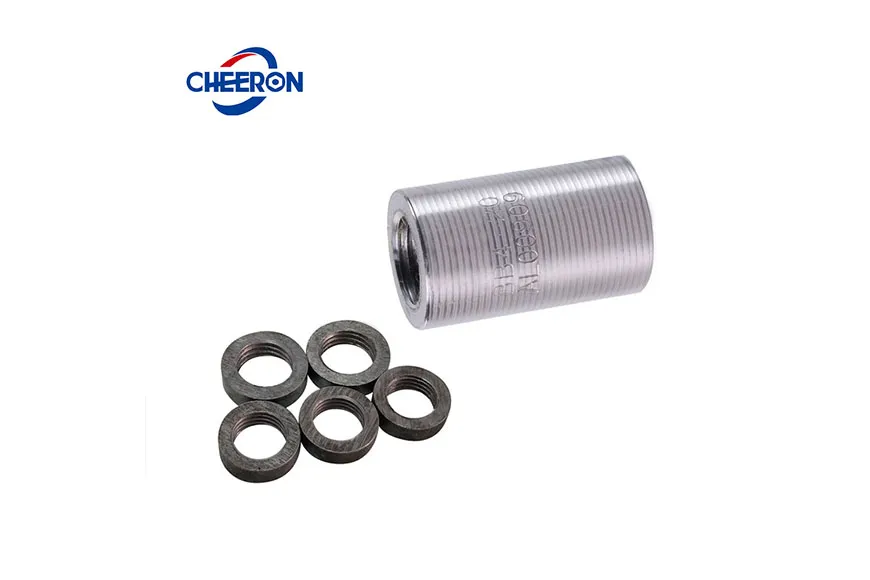

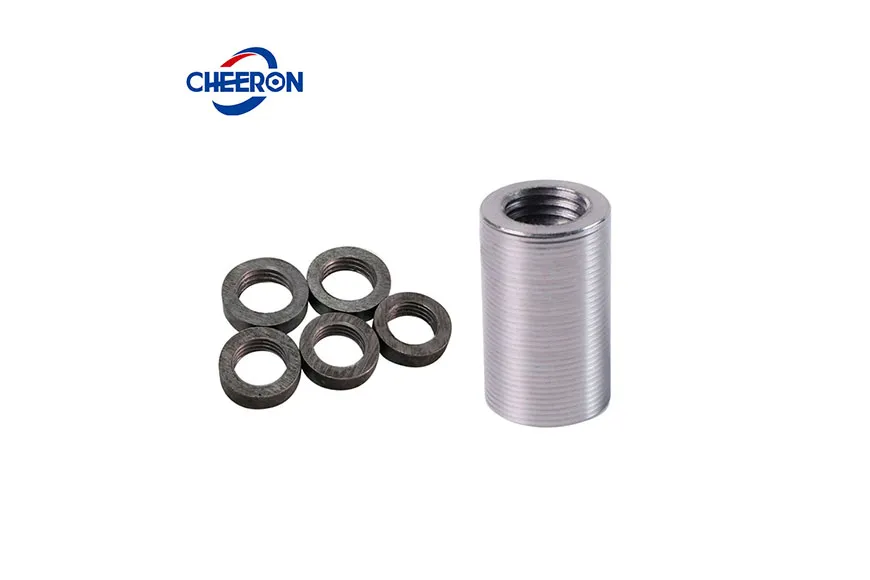

| Diamètre de la barre d'armature | Diamètre extérieur (mm) | Longueur (mm) | ||
| mm | ||||
| Niveau de résistance de la barre ≤400 | Niveau de résistance de la barre 500 | Niveau de résistance de la barre ≤400 | Niveau de résistance de la barre 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |
Les connexions par manchon fileté peuvent être utilisées sur site pour connecter des barres d'armature à haute résistance HRB, TMT et autres, de 12 à 50 mm (n°4 à n°14), verticales, horizontales ou à n'importe quel angle d'inclinaison.

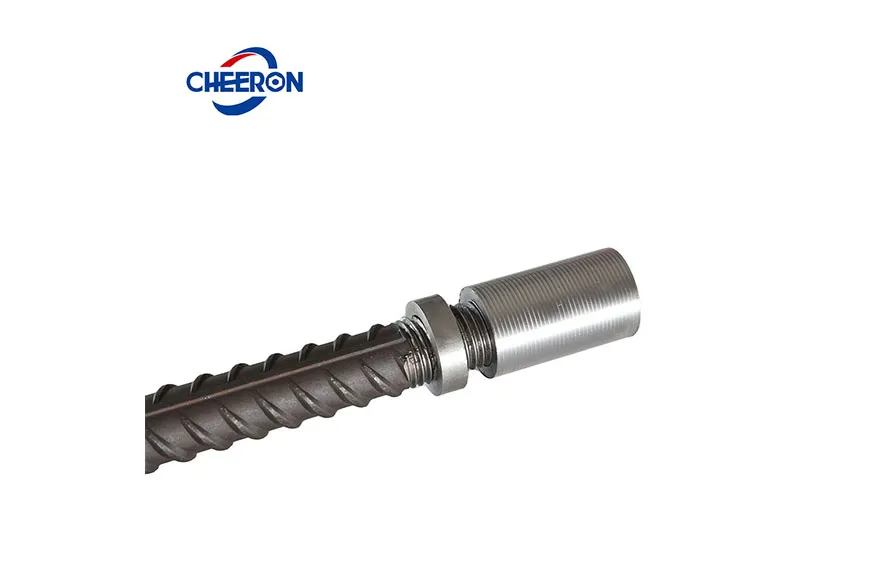

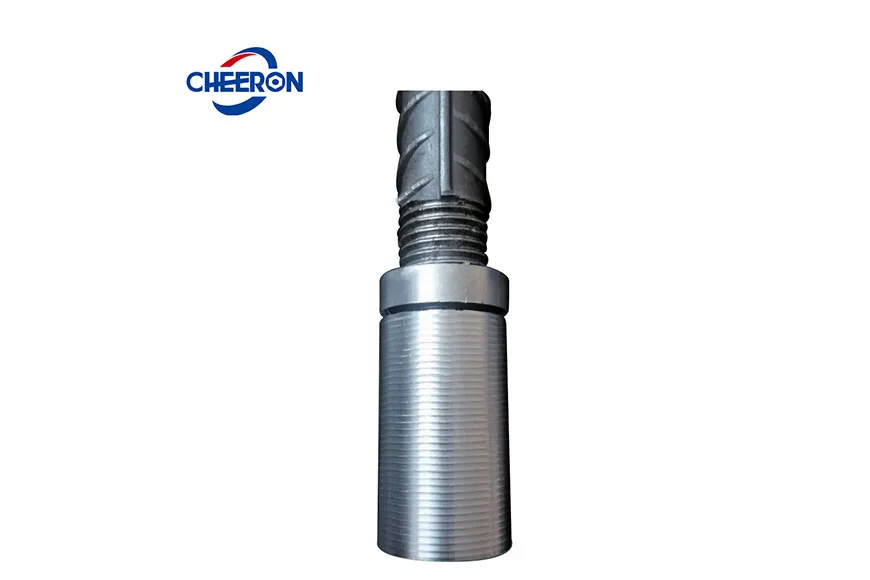

Méthode de construction : Une extrémité de la barre d'armature est usinée en un filetage complet, et l'autre extrémité est usinée en un filetage droit, reliées par un contre-écrou et un manchon. Vissez le contre-écrou sur le filetage prolongé de la barre d'armature, vissez le manchon de connexion sur l'autre extrémité, puis tournez le manchon de connexion dans le sens opposé et serrez le contre-écrou.
Il est utilisé dans des situations où la barre d'armature filetée ne peut pas du tout tourner, comme le cintrage des barres d'armature et la connexion mutuelle des cages d'armature dans les ponts, les pieux coulés en place, etc.
Ajoutez des écrous de blocage anti-desserrage pour éviter le desserrage causé par les vibrations.

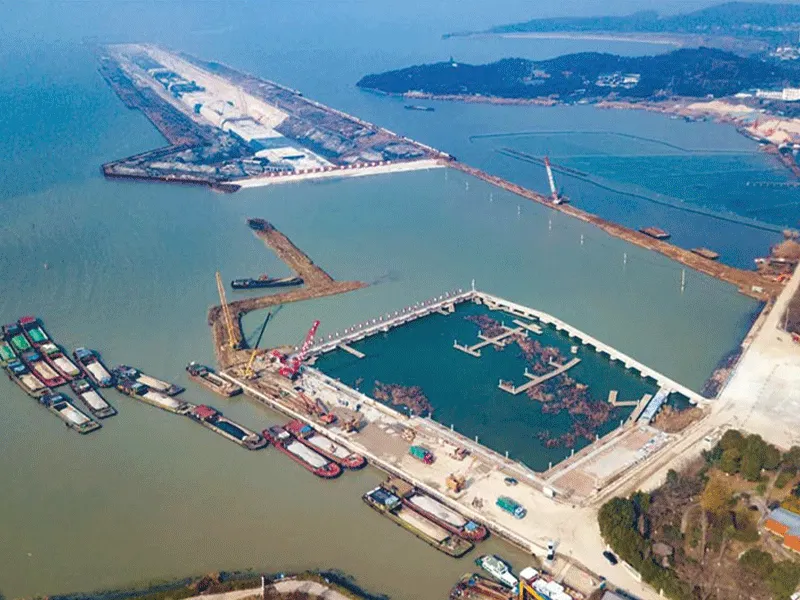

En tant que plus long tunnel sous-lacustre de Chine, les barres de répartition horizontales sur les parois latérales de la section standard sont rapidement reliées par des écrous de blocage.
Les pieux forés coulés en place sont interconnectés par des manchons à filetage droit avec écrous de verrouillage dans un environnement boueux.
