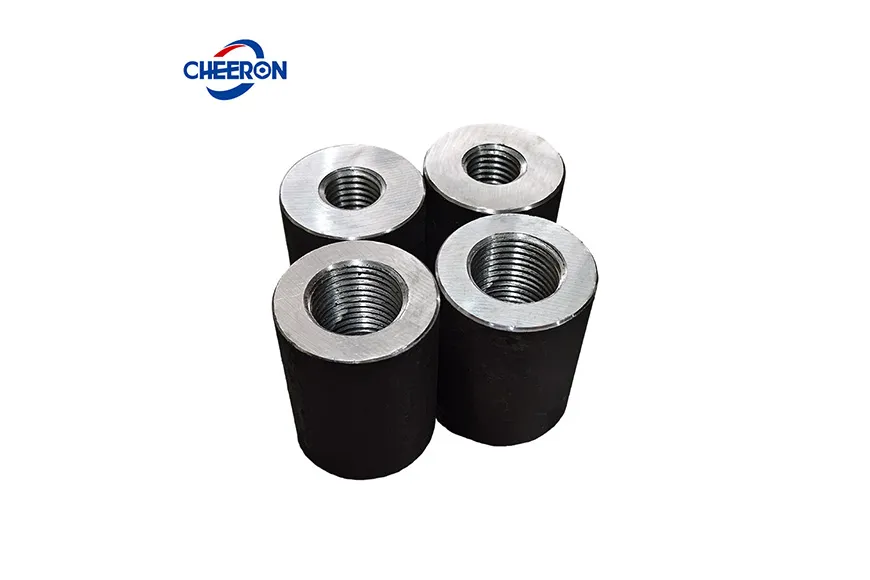

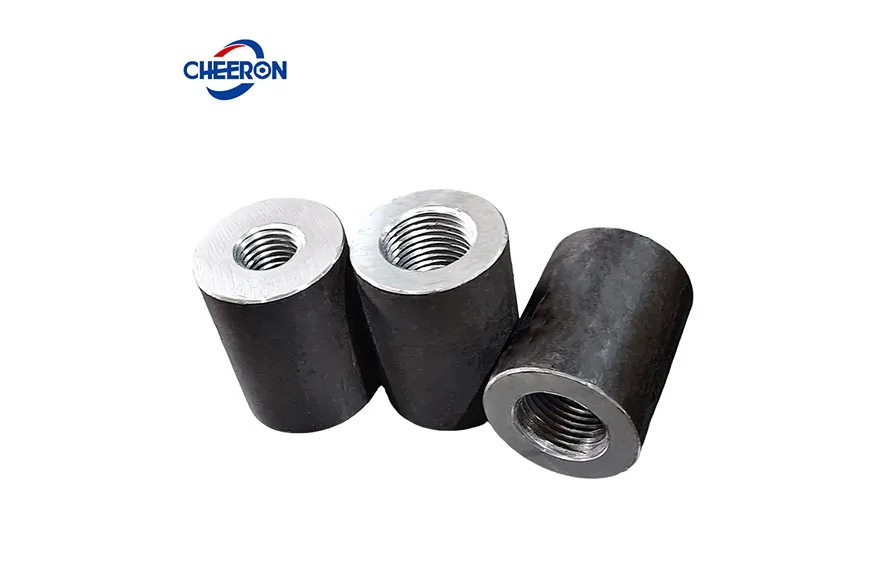

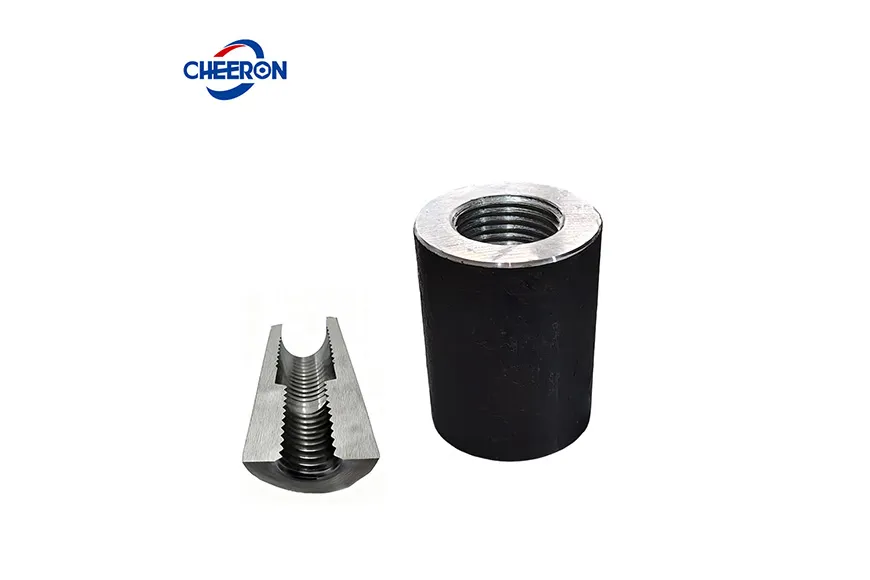

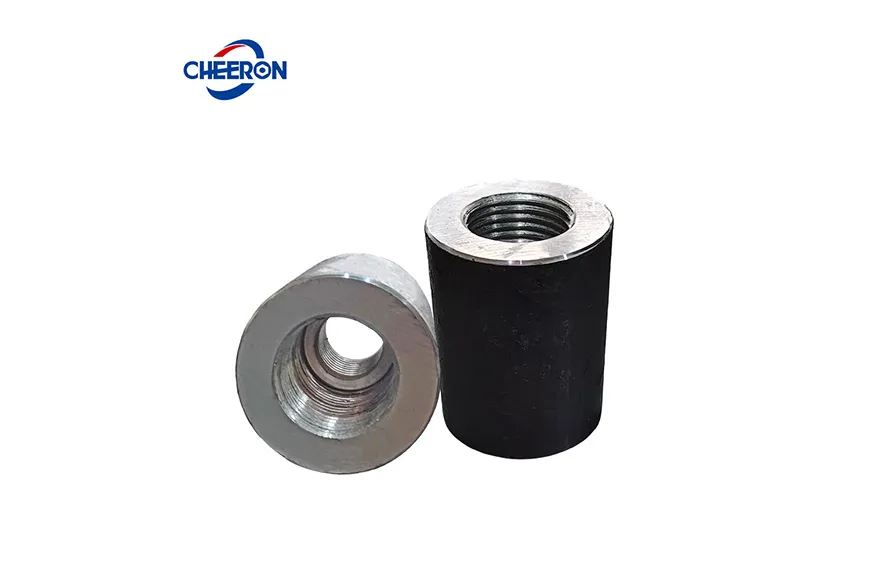

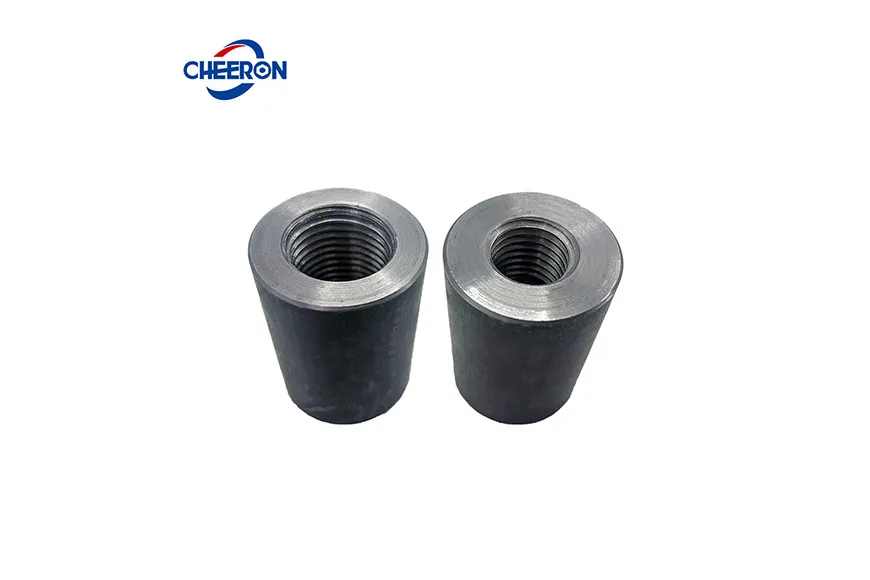

Le coupleur réducteur à filetage parallèle pour armatures Cheeron est un type de coupleur à connexion filetée parallèle. Contrairement aux coupleurs filetés standard, les coupleurs filetés réducteurs sont conçus pour relier deux armatures de diamètres différents. En termes simples, un coupleur réducteur pour armatures connecte une armature de plus petit diamètre à une extrémité et une armature de plus grand diamètre à l'autre extrémité. Les variations de diamètre des armatures sont courantes dans la construction de poteaux d'ossature, notamment lorsque les armatures longitudinales d'un poteau supérieur ont un diamètre plus grand que celui du poteau inférieur, ou inversement. Dans ces situations, des coupleurs réducteurs pour armatures sont nécessaires pour la connexion, constituant ainsi la solution la plus efficace et la plus simple.
.webp "Raccord de transition")
.webp "Coupleur de transition")
.webp "Coupleur de transition")
.webp "Coupleur de transition")
.webp "Coupleur de transition")
 | ||||
| Diamètre de l'armature | Diamètre extérieur (mm) | Longueur (mm) | ||
| mm | ||||
| Niveau de résistance de l'armature ≤400 | Niveau de résistance de l'armature 500 | Niveau de résistance de l'armature ≤400 | Niveau de résistance de l'armature 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |
Cela élimine le besoin de barres de départ ou de barres d'armature filetées installées ultérieurement barres d'armature filetées, facilitant ainsi la construction.
Assurer que la force est transmise en ligne droite.
Résistance à la traction élevée, conforme aux normes internationales ISO.
L'opération de construction est pratique et peut être réalisée dans toutes les directions et 24h/24.
Personnalisable, elle accélère l'avancement du projet.
Application : Il est principalement utilisé dans les cas où les diamètres des barres d'armature aux deux extrémités sont différents. Par exemple, dans les poteaux de bâtiment, les barres sont généralement plus fines à mesure qu'elles montent. C'est là que les manchons filetés droits à diamètre variable sont utilisés.

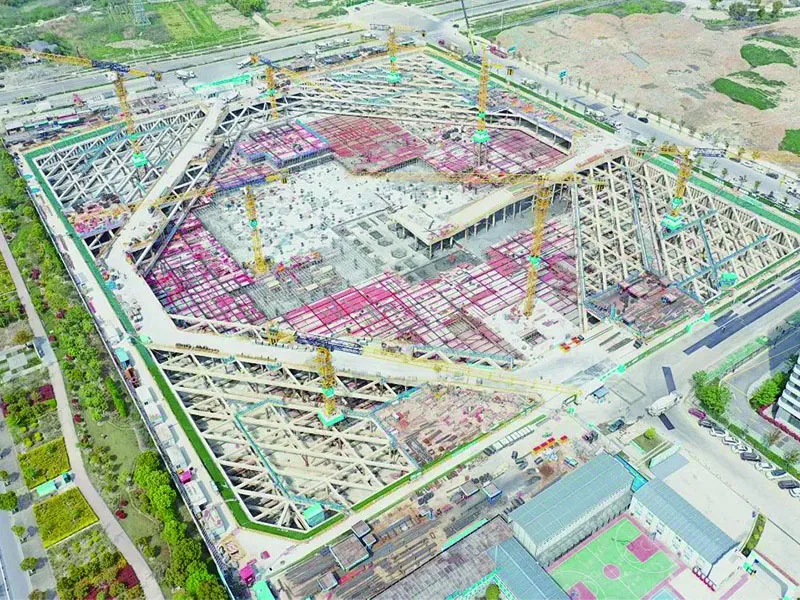

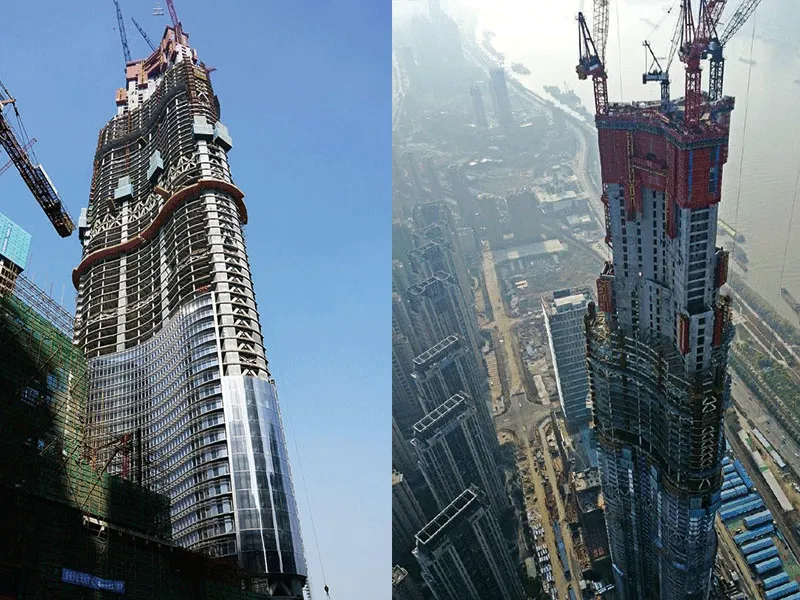

Dans la construction de connexions de barres d'acier dans les bâtiments de très grande hauteur, la technologie de raccordement par manchon à filetage droit est devenue la méthode privilégiée pour la connexion des barres d'acier des composants porteurs principaux (tels que les piliers géants, les murs de cisaillement du noyau central) en raison de son efficacité et de sa fiabilité.
Le manchon à filetage droit de barre d'acier à diamètre variable, grâce à une conception raffinée de performance sismique, répond efficacement à diverses charges sismiques.

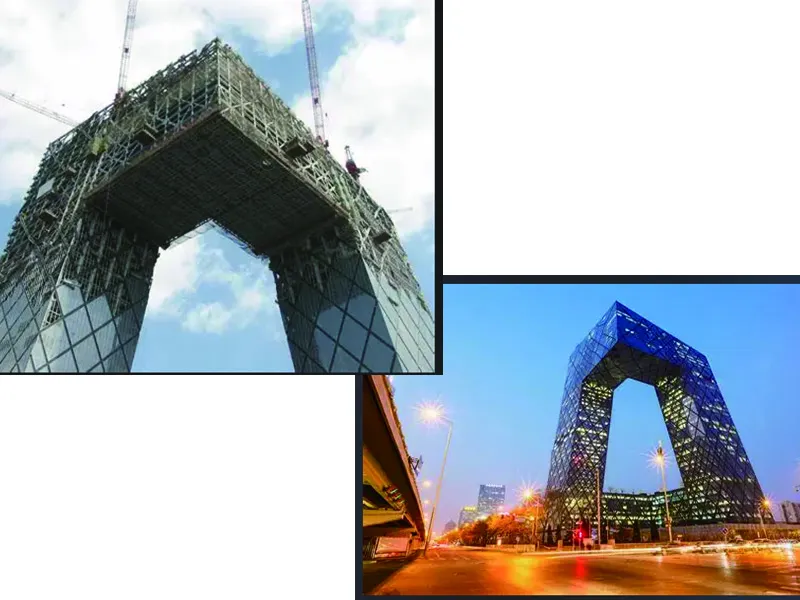

La connexion du manchon réducteur garantit que le nœud en porte-à-faux peut résister à l'action des forces externes telles que la charge de vent et la charge sismique.
