Le tube de diagraphie sonique, également connu sous le nom de tube d'essai ultrasonique, est le canal par lequel la sonde pénètre à l'intérieur du pieu coulé en place lors des essais ultrasoniques. Étant donné que les pieux coulés en place ne peuvent pas fournir une surface d'essai relative et que le contrôle par forage n'est pas pratique, la méthode d'incorporation de tubes de détection acoustique est adoptée.
Les tubes de détection sonore sont préinstallés dans les pieux coulés en place à l'avance. Après le coulage de la fondation sur pieux, les inspecteurs insèrent des sondes ultrasoniques dans les tubes de détection sonore et déterminent s'il existe des défauts tels que des ruptures de pieux, des inclusions de boue et des vides dans le corps du pieu en fonction de la vitesse et de la forme d'onde de la propagation des ondes sonores.
Sonic tube dispose d'un chemin acoustique fiable pour l'intégrité des pieux, en particulier pour les grands pieux.
Le tube sonique évalue les défauts des pieux via la vitesse du son et la forme d'onde.
Le tube d'injection sonique augmente considérablement la capacité portante des pieux.
Le tube de diagraphie sonique est pratique, rapide, sûr et fiable, réduisant les coûts de fabrication.
Le tube sonique dans le pieu a réduit la charge de travail de soudage sur site et amélioré l'efficacité de la construction.
Tuyau sonique dans le pieu est fabriqué en acier de haute qualité Q235B, avec une résistance à la traction (MPa) de ≥315 MPa et un essai de traction (allongement) de ≥14 %, capable de supporter une force de traction de 3000 N.
tube de diagraphie sonique personnalisation est prise en charge. Le diamètre extérieur et l'épaisseur de paroi du tube de détection sonore peuvent être personnalisés selon les exigences du projet.
Économique et efficace, cheeron, en tant que fabricant professionnel de tubes de détection sonore, réduit efficacement les coûts de production et maintient une capacité de production élevée.
Les tubes de diagraphie sonique sont utilisés pour évaluer l'intégrité des fondations en pieux de béton grâce à la technologie de test par ultrasons. Tube de diagraphie sonique peut identifier des défauts tels que des fissures, des vides ou des inclusions dans le corps du pieu. En tant que composant important du système de détection par ultrasons, le tube sonique garantit la qualité et la sécurité du projet.

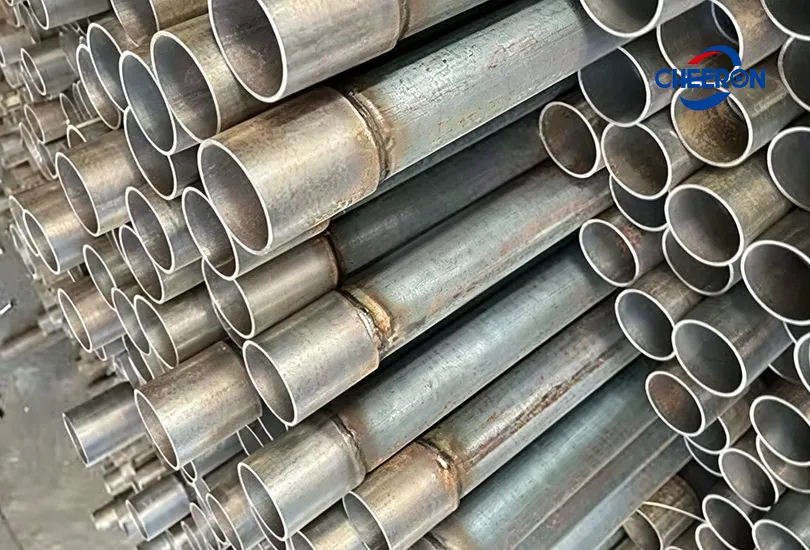

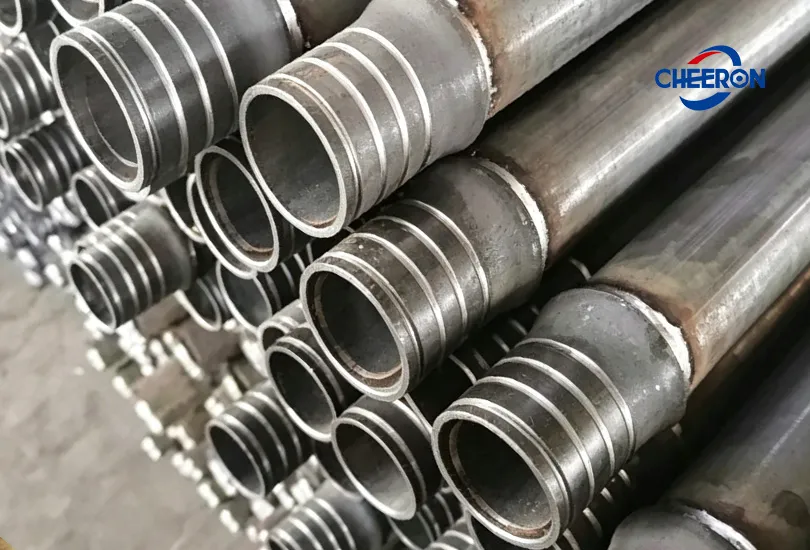

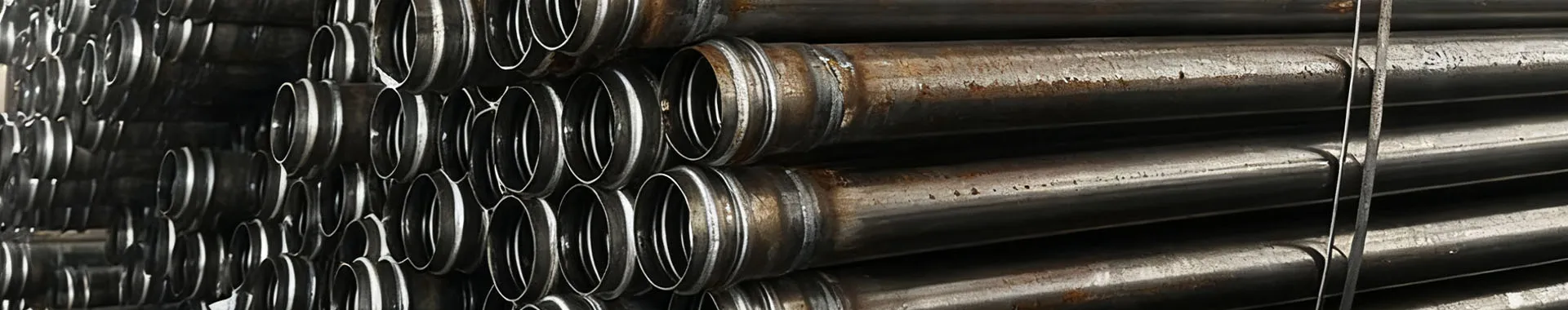

Les tubes de logging sonique de notre société sont principalement fabriqués à partir de tubes en acier Q235B, avec une épaisseur de paroi allant généralement de 0,8 à 3,5 millimètres, en fonction du diamètre du pieu et des exigences de conception.

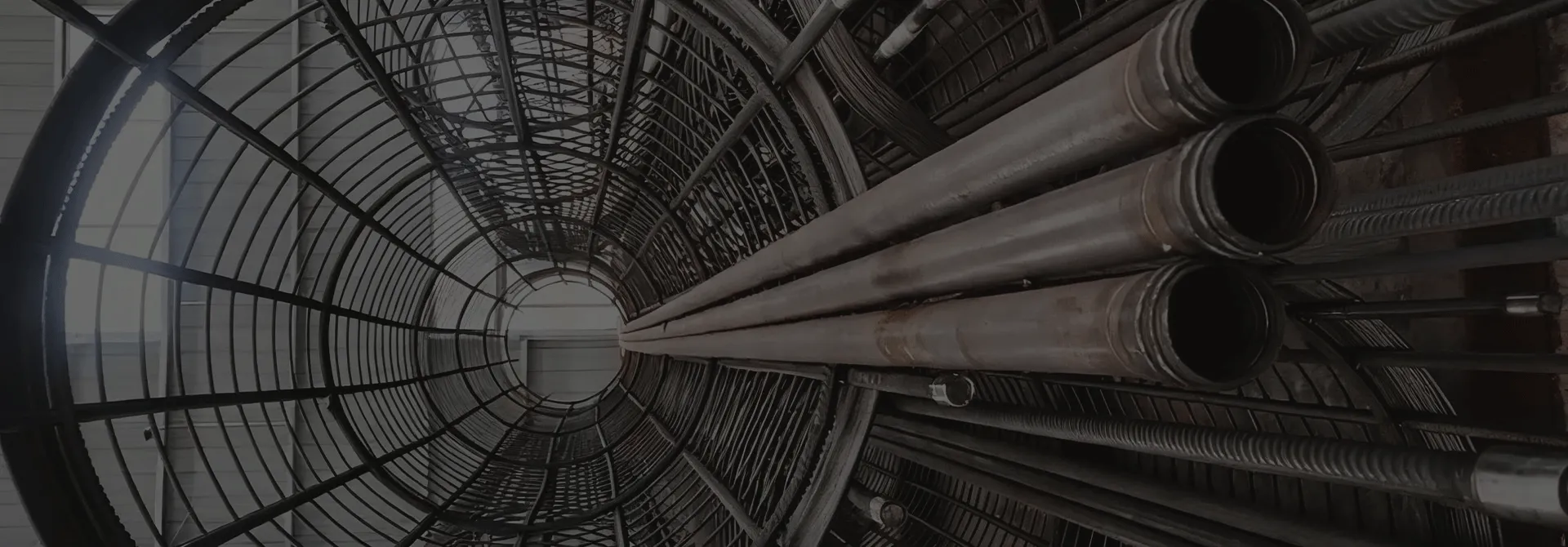

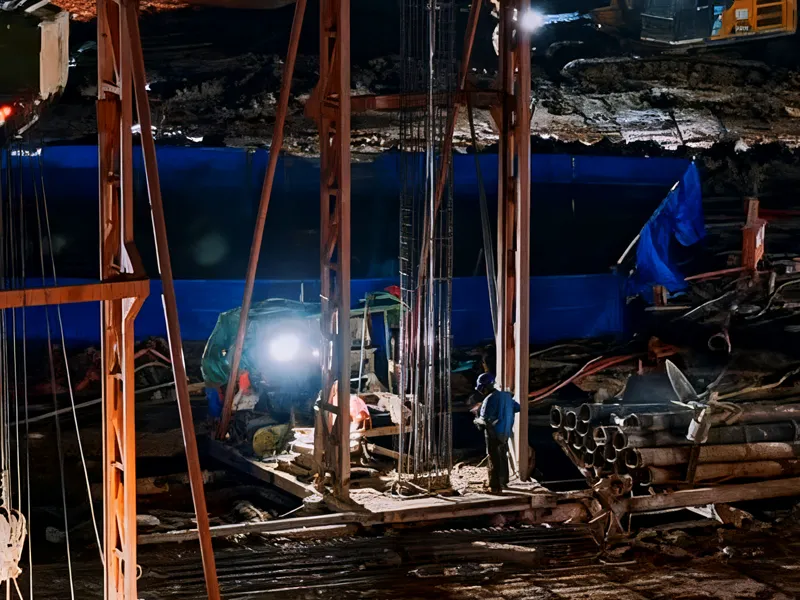

Les tubes de détection sonore doivent être pré-encastrés dans les pieux coulés en place. Généralement, les tubes de détection sonore sont fixés sur la face intérieure des barres verticales de la cage d'armature et descendus dans les trous de pieu section par section avec la cage, puis le béton est coulé.
