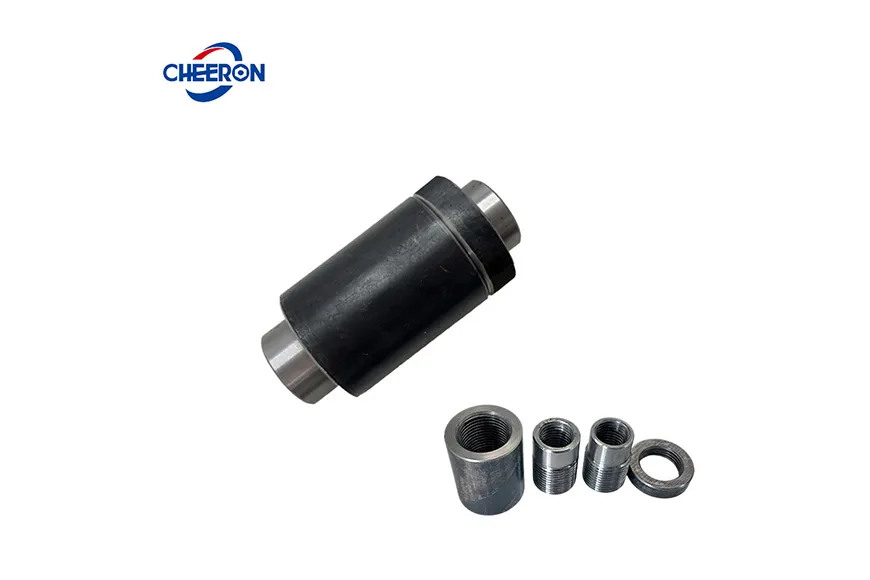

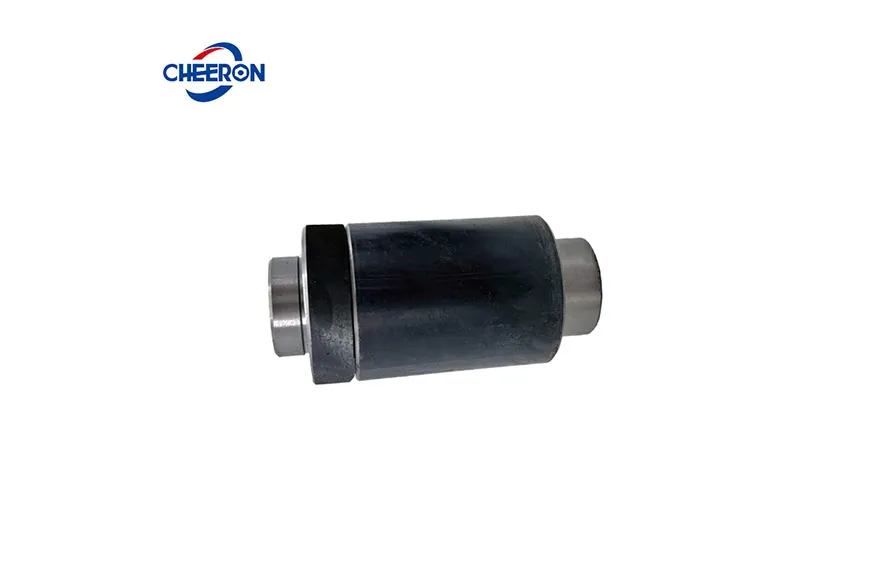

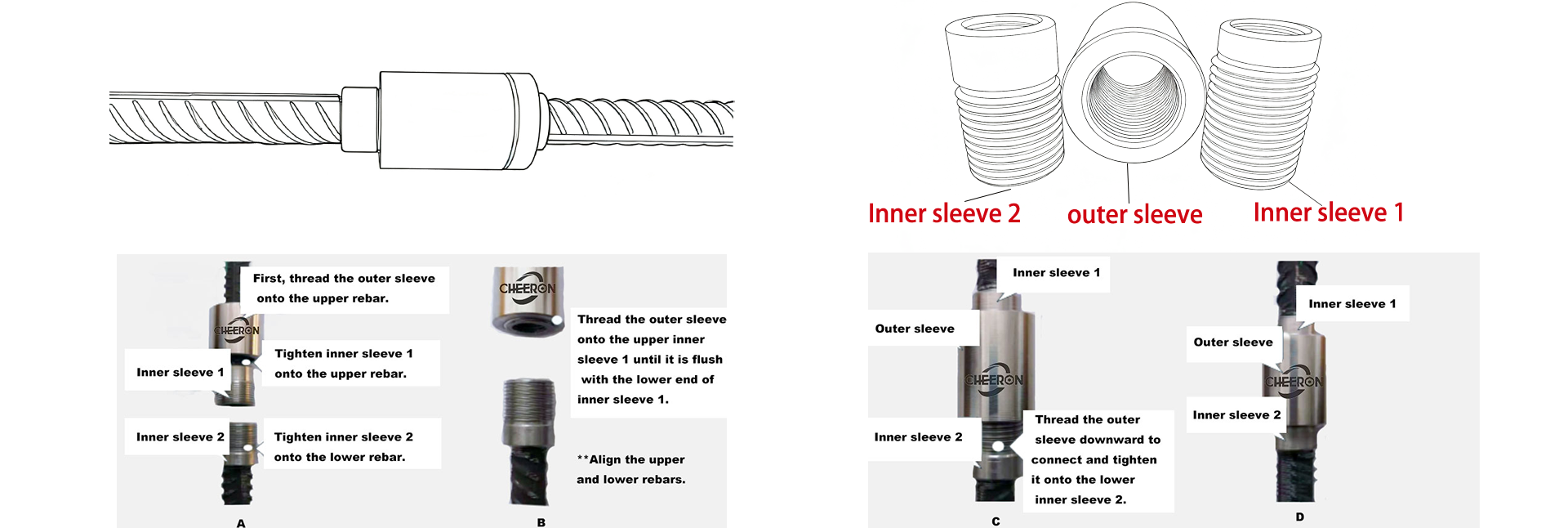

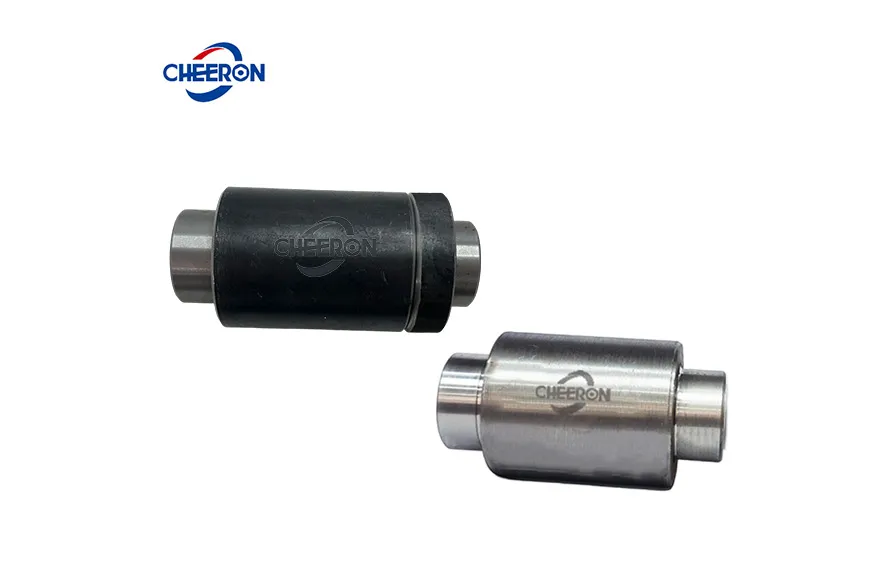

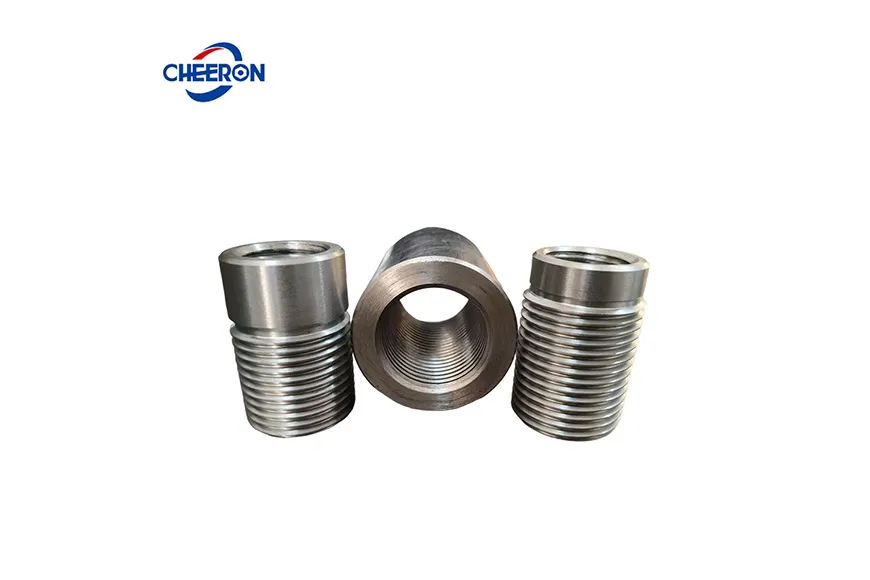

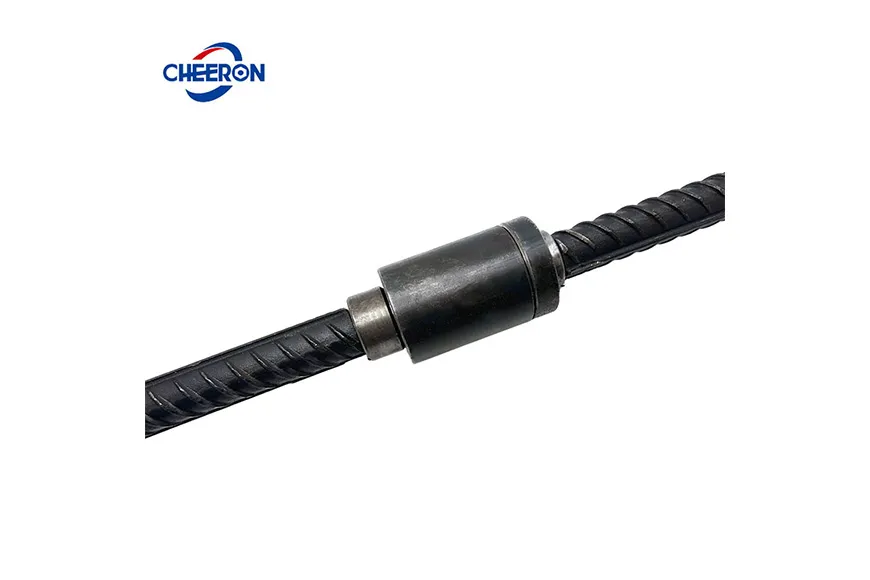

Ce coupleur de barres d'armature à fente est composé d'un coupleur à vis intérieur, d'un coupleur à vis extérieur et d'un écrou de verrouillage, et constitue une nouvelle forme de raccord mécanique pour les barres d'acier. Il s'accouple via les filetages intérieur et extérieur du coupleur et forme une connexion efficace avec les filetages à l'extrémité de la barre de renfort.
Comparé aux raccords mécaniques traditionnels, il permet d'obtenir une "non-rotation des barres d'acier", ce qui est particulièrement adapté aux scénarios où il n'est pas pratique de faire tourner les barres d'acier, comme les raccords de cages d'armature, etc., afin de réaliser une construction de raccords de barres d'acier à haute efficacité et de haute qualité.
.webp "Coupleur fendu pour barres d")
.webp "Coupleur d")
.webp "Coupleur fendu pour barres d")
.webp "Coupleur d")
.webp "Coupleur fendu pour barres d")
 | ||||
| Dimension | Longueur du coupleur | Longueur de la barre filetée | Longueur du filetage interne du manchon intérieur | Longueur de la barre filetée du manchon intérieur |
| (mm) | (mm) | (mm) | (mm) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
Il peut garantir efficacement que les filets exposés des barres principales supérieures et inférieures de la cage d'armature de la fondation sur pieux répondent aux exigences de la spécification. En même temps, la vitesse de construction de la connexion est plus rapide, l'opération sur site est pratique, et le temps d'installation de la cage d'armature est réduit de 80%. La qualité du joint est fiable. Cette méthode assure une connexion ferme et fiable entre le coupleur et la barre d'armature à extrémité filetée.
L'adoption de la méthode de connexion par manchon fendu de type manchon à vis au lieu de la méthode de soudage conventionnelle de la cage d'armature améliore efficacement l'efficacité de la construction sur site, réduit les risques de sécurité et améliore la qualité des travaux cachés.

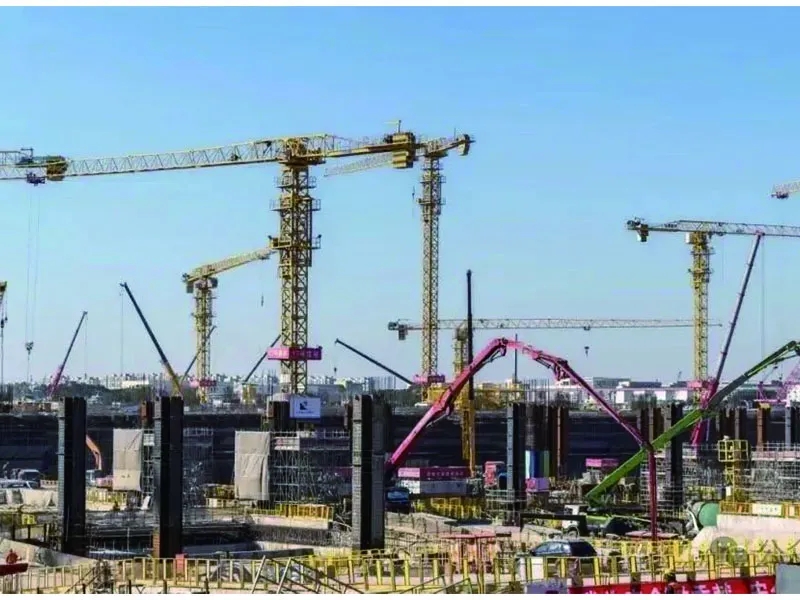

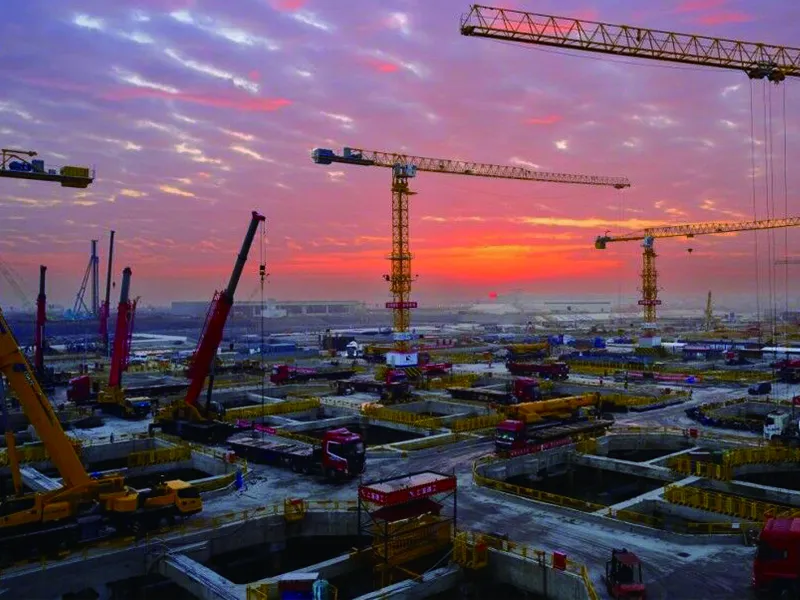

Application
Deux barres d'armature non rotatives peuvent être connectées in situ avec des manchons, individuellement ou en groupes. Cette méthode est particulièrement adaptée aux situations où deux barres d'armature ne peuvent pas tourner dans les cages d'armature (telles que les cages d'armature pour fondations sur pieux coulés en place), les composants préfabriqués, les parois moulées et d'autres composants.
Les manchons fendus peuvent être utilisés pour relier des barres d'armature formées ou pré-encastrées non rotatives.
Le type fendu permet de serrer directement le manchon après la fixation des barres d'acier, ce qui convient pour la connexion rapide après le levage de la cage d'acier de la fondation de colonne.
Dans les zones où les barres d'acier sont denses, lorsque le soudage ou le liage est difficile, les manchons fendus peuvent être manipulés dans des espaces étroits.
