La barre à tête, également largement connue sous le nom de plaques d'ancrage pour barres filetées, représente une méthode innovante et très efficace d'ancrage mécanique dans les structures modernes en béton. Cette technologie offre des avantages significatifs par rapport aux techniques traditionnelles d'ancrage des armatures. Plus précisément, l'adoption de ce système d'ancrage mécanique pour armatures dans les nœuds complexes simplifie considérablement le façonnage et la mise en place des armatures sur le chantier. En remplaçant les barres à crochets encombrantes, elle atténue efficacement la congestion des armatures et les difficultés associées au ligaturage d'aciers très denses. De plus, l'utilisation de plaques d'ancrage améliore intrinsèquement les performances structurelles du nœud de connexion et, surtout, améliore la qualité de la mise en place et du compactage du béton, garantissant ainsi une meilleure durabilité à long terme et une intégrité structurelle renforcée.
| Spécifications | Taille (Diamètre*Épaisseur) | Pas | Poids (kg) |
| 12 | 33*15.5 | 2 | 0.08 |
| 14 | 33*15.5 | 2.5 | 0.08 |
| 16 | 38*16 | 2.5 | 0.08 |
| 18 | 43*18 | 2.5 | 0.13 |
| 20 | 49*20 | 2.5 | 0.15 |
| 22 | 52*22 | 2.5 | 0.2 |
| 25 | 60.5*25.5 | 3 | 0.3 |
| 28 | 66*29 | 3 | 0.38 |
| 32 | 76.5*32 | 3 | 0.58 |
| 36 | 85*36 | 3 | 1 |
| 40 | 95*40 | 3 | 1.3 |

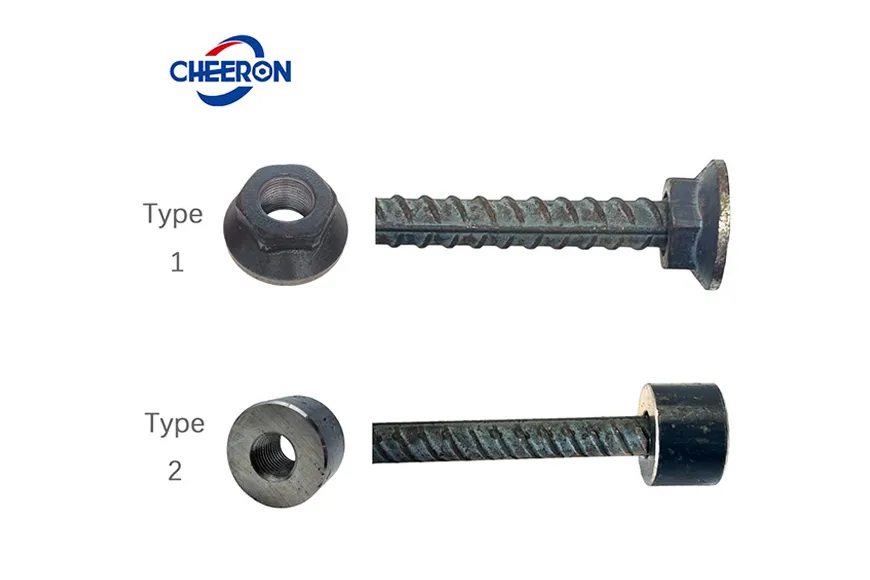

Type 1 :

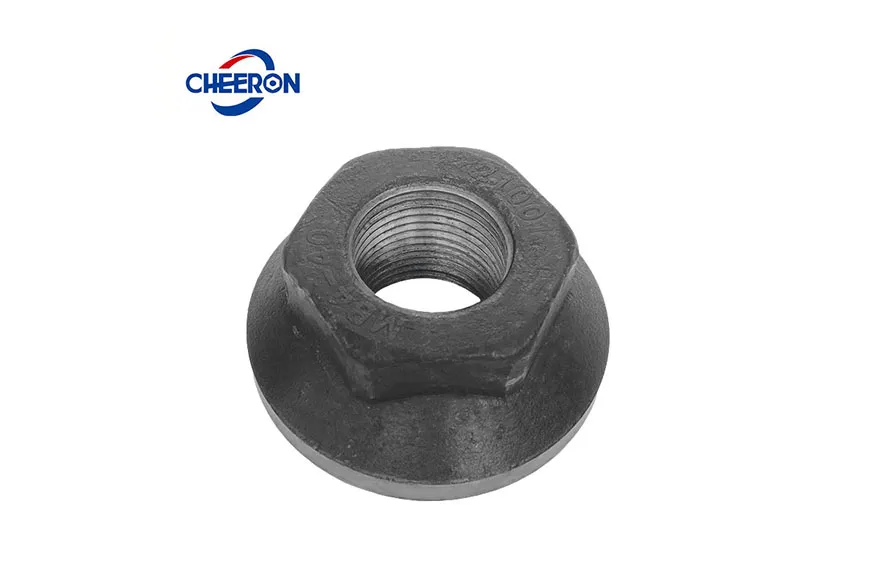

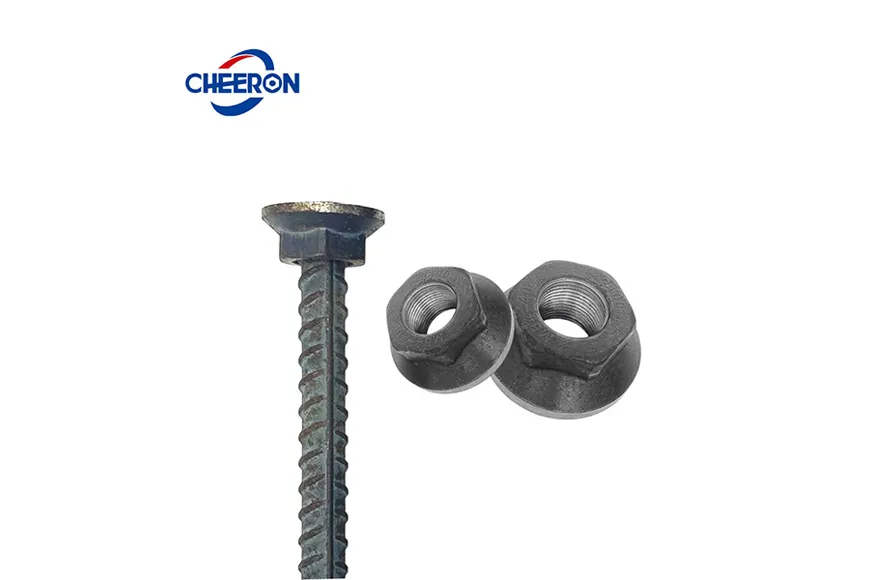

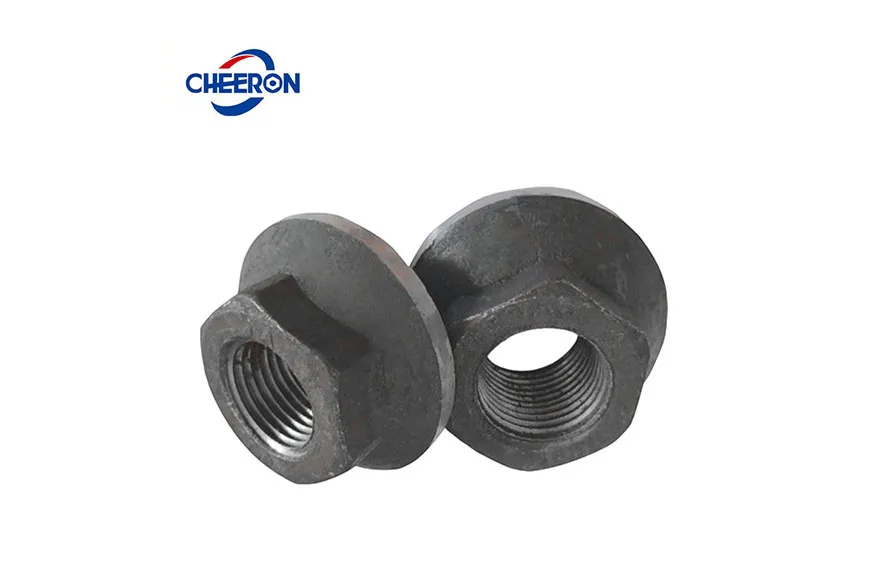

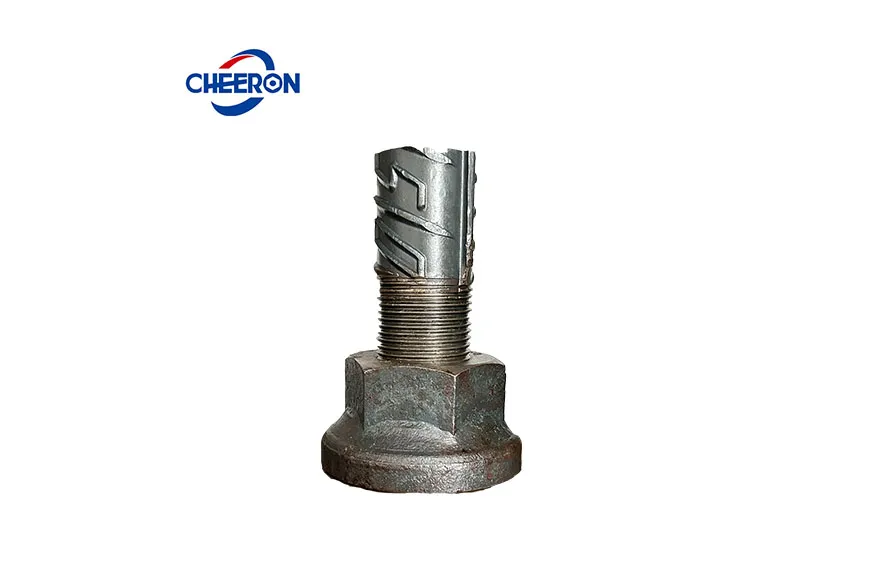

Barre à tête hexagonale : une plaque d'ancrage qui combine la plaque d'appui (plaque de pression) et l'écrou (extrémité de connexion) en un seul élément et se connecte à l'extrémité de la barre d'armature par un filetage droit.
Type 2 :

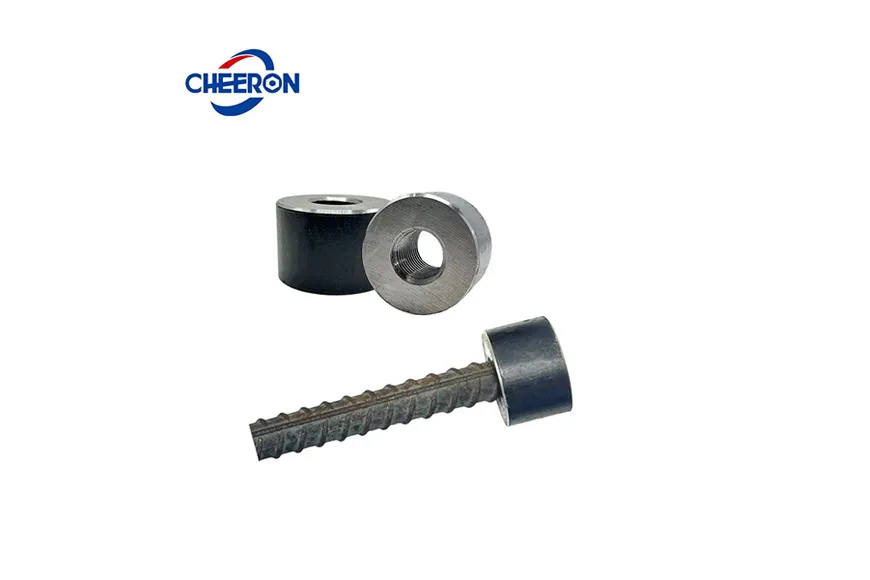

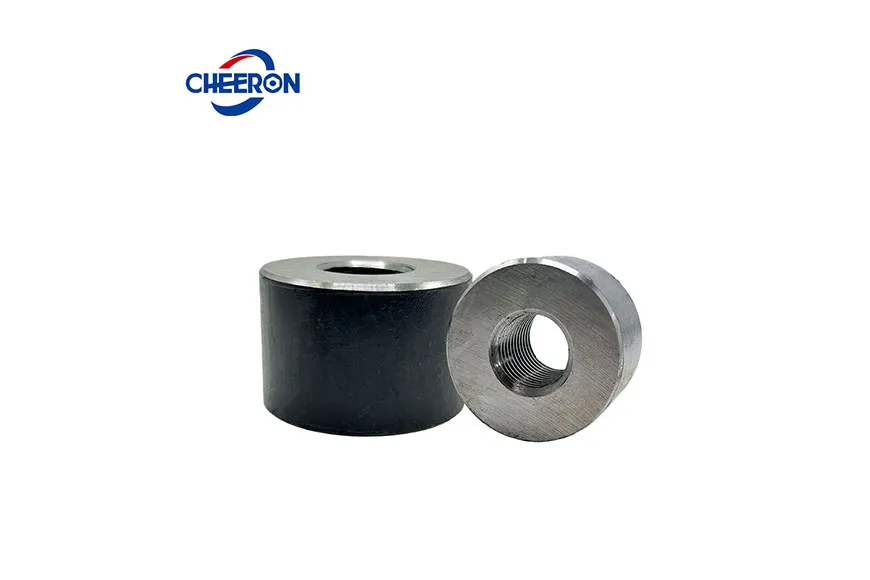

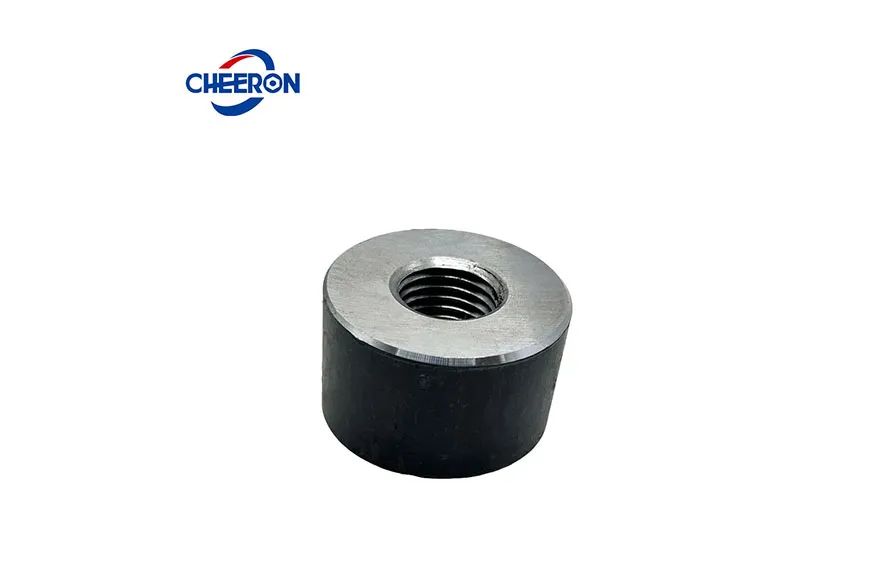

Coupleur à tête circulaire (Terminator) : Ce système consiste à connecter le coupleur à tête circulaire (
Le temps d'opération d'ancrage pour une seule barre d'armature ne dépasse pas 3 minutes (économisant 50 % des heures de travail par rapport à la liaison par crochet), et elle peut être préfabriquée pour la construction (par exemple, en achevant l'installation de la plaque d'ancrage avant le levage global de la cage d'armature d'ancrage).
L'ancrage mécanique n'a pas de zone affectée par la chaleur pour le soudage. Dans les zones fréquemment frappées par les typhons, les nœuds des plaques d'ancrage ne présentent aucune déformation de glissement après 2 millions de tests de charge cyclique, ce qui est supérieur à l'ancrage par soudage.
Au lieu de l'ancrage par crochet traditionnel, l'interférence croisée dans la zone d'acier densément renforcée est réduite. Les barres de liaison transversales utilisent des plaques d'ancrage au lieu de crochets pour résoudre le problème de collision des barres d'acier dans la section coulée en place.
