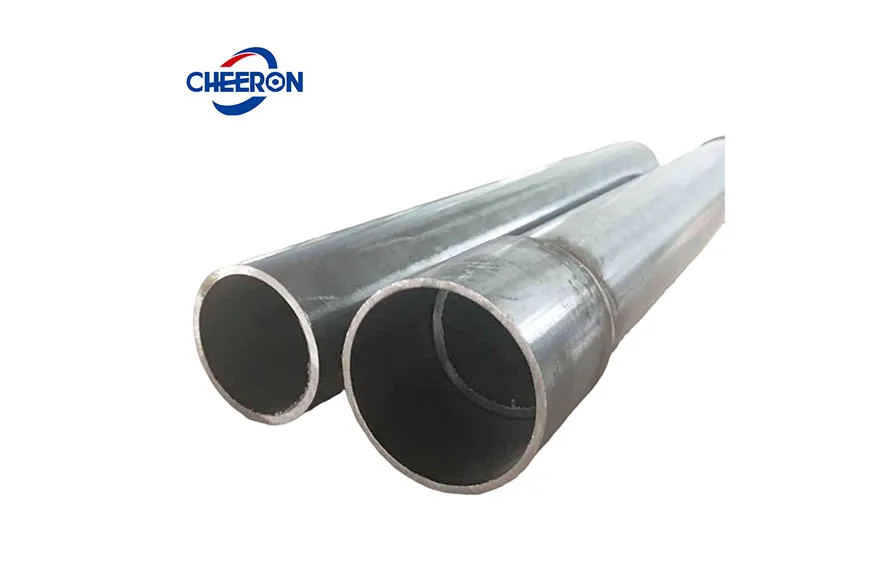

Le tube de diagraphie sonique à manchon comporte un manchon soudé à une extrémité du tube en acier, assemblé par soudage sur site du manchon. Il s'agit d'un produit précoce parmi les tubes de détection sonore. Son principe est très simple : un manchon est soudé sur le tube inférieur, et le diamètre extérieur du manchon doit être supérieur à celui du tube inférieur. Ensuite, le tube inférieur est inséré dans le manchon et scellé par soudage.
| Diamètre extérieur/mm | Épaisseur de paroi/mm | Longueur/m | Résistance à la traction/MPa | Allongement/% |
| 50 | 1-3 | 3-12 | ≥315 | ≥14 |
| 53 | 1-3 | 3-12 | ||
| 57 | 1-3 | 3-12 | ||
| 60 | 1-3 | 3-12 |
Le matériau en acier Q235B assure une excellente transmission acoustique, une résistance à la corrosion et une performance d'étanchéité, garantissant ainsi la précision de détection et une durabilité à long terme.
Les joints doivent être connectés par soudage. Ce type de connexion offre une résistance élevée, une bonne résistance à la déformation par flexion et une bonne adhérence avec le béton, ce qui n'entraînera pas de décollement entre sonic tube in pile et le béton, et n'affectera pas le test.
Il offre d'excellentes performances de détection. Les points de connexion sont scellés et lisses pour éviter les fuites de coulis ou la formation de zones d'ombre acoustique, qui pourraient interférer avec la propagation des ondes sonores et affecter la précision de détection.
Le tube de diagraphie sonique de type manchon offre un canal acoustique fiable pour le contrôle d'intégrité des fondations sur pieux.
Le tubage de diagraphie sonique de type manchon présente une excellente sécurité, une résistance à la traction et une résistance au couple extrêmement élevées, et n'est pas sujet à la déformation.
Le tube de diagraphie sonore de type manchon a une bonne performance d'étanchéité et est moins susceptible de laisser fuir la boue. Il est souvent utilisé dans les projets de ponts d'ingénierie.
