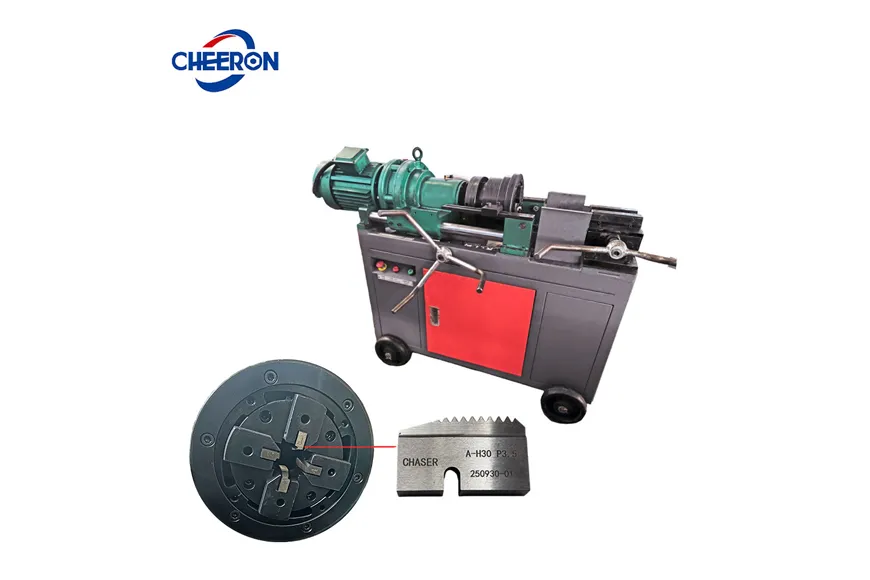

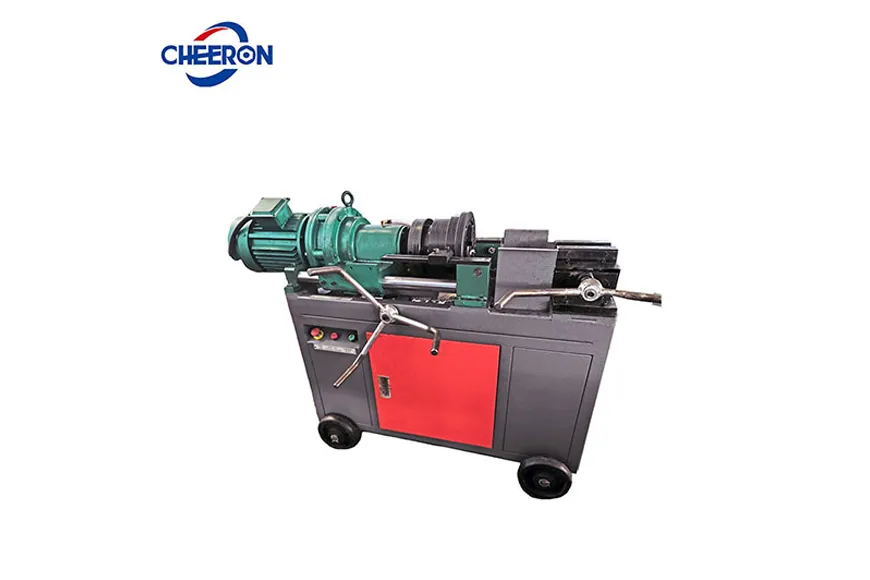

Une machine de filetage de barres d'armature est un dispositif mécanique qui utilise la technologie de coupe de filetage traditionnelle, spécialement conçue pour usiner des filets droits sur les extrémités de raccordement des barres d'armature. La fileteuse de barres est largement utilisée dans les scénarios de construction industrielle et civile nécessitant des connexions de barres à haute résistance. En utilisant des filières pour former des filets droits sur les extrémités des barres, la fileteuse permet un raccordement efficace des barres d'armature, convenant aux barres HRB, TMT et autres barres de diamètre Φ12 à Φ50.
| Modèle | 40G | |
| Alimentation électrique | 380V | |
| Puissance du moteur de la pompe à eau | 120 W | |
| Puissance du moteur | 5,5 kW | |
| Vitesse de rotation de la tête du moteur | 63 tr/min | |
| Longueur maximale des extrémités filetées traitées | ≤150 mm Extrémité filetée de barre d'armature à filetage droit | |
| ≤70 mm Extrémité filetée de barre d'armature à filetage conique | ||
| Vitesse de traitement | Extrémité filetée conique de barre d'armature Φ32 | environ 20 secondes |
| Extrémité filetée droite refoulée Φ32 | environ 12 secondes | |
| Outils optionnels *P représente le pas | Peigne de filetage conique 3° | P2,0、P2,5、P3,0 |
| Peigne de filetage droit | P2,5、P3,0、P3,5、P4,0、P4,5 | |
| Poids | 430 kg | |
| Dimensions | 115x47x107 cm | |

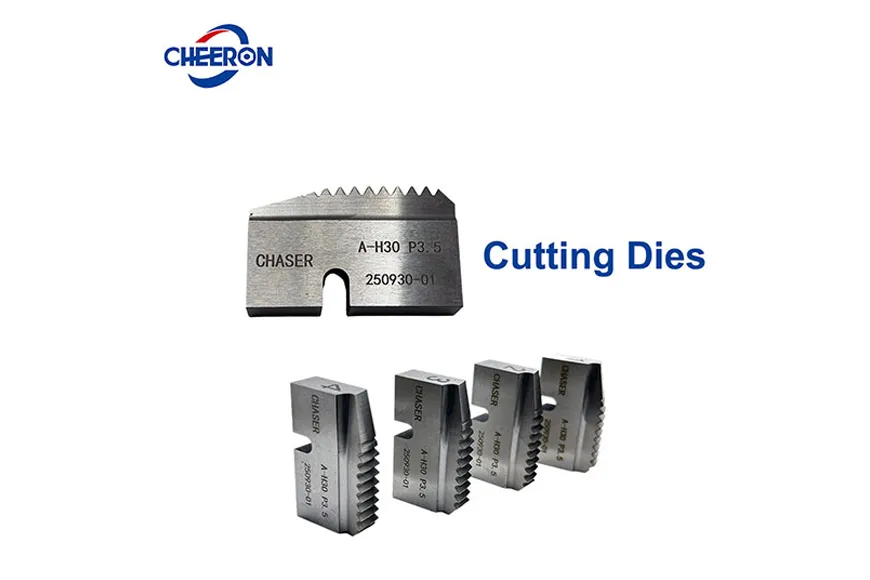

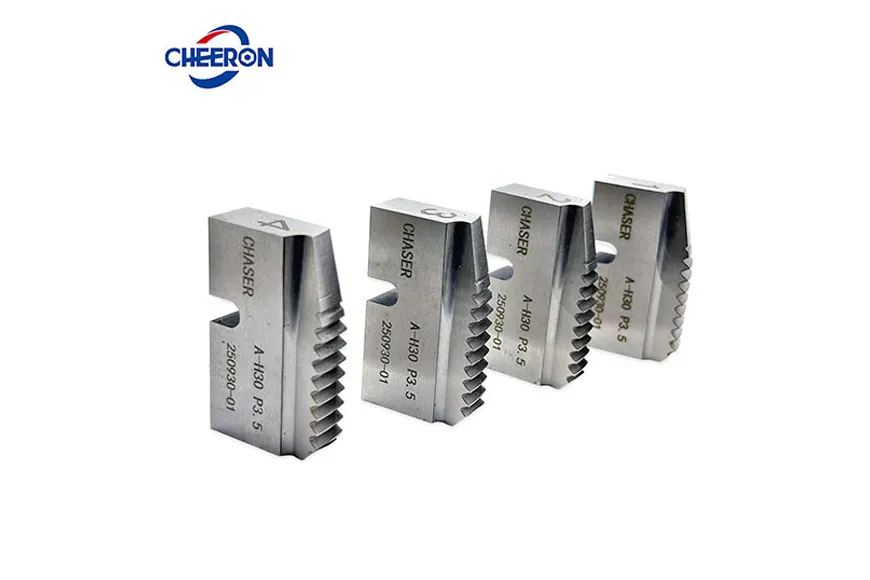

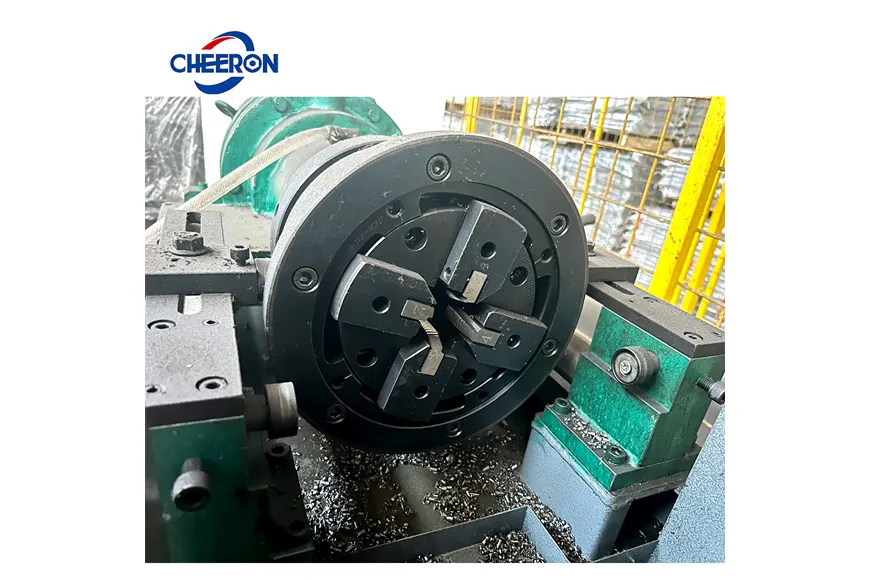

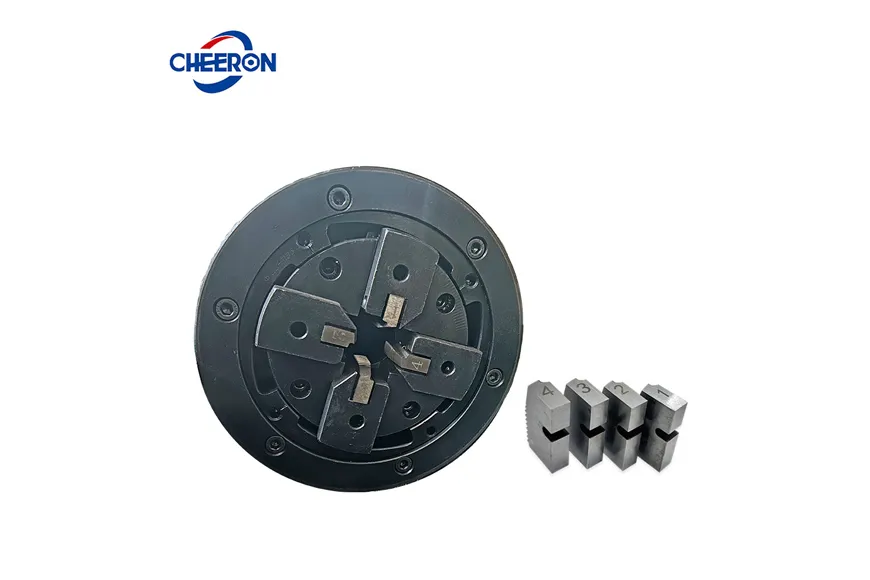

La machine de filetage de barres d'armature CHEERON fonctionne de manière fiable, équipée de filières de coupe, et est principalement utilisée pour réaliser des raccords à filetage droit des barres d'armature dans les projets de construction.
Du serrage des barres d'armature au décapage et au filetage, le processus de travail intégré garantit un fonctionnement efficace, une haute précision du filetage et un taux de réussite élevé.
La machine de filetage de barres d'armature prend en charge le fonctionnement en mode automatique, facilite le chargement du filetage et rend l'opération simple et économique en main-d'œuvre pour les opérateurs.
Capable de traiter des filetages à angle de 60° ou 75°, ce type de machine de fabrication de manchons pour barres d'armature répond à divers besoins techniques.
Premièrement, lors de la préparation de la barre d'armature, l'extrémité de la barre est coupée et redressée pour assurer une uniformité. Ensuite, dans le processus de filetage, ce fileteur de barres polyvalent utilise des rouleaux ou des filières à pointes de carbure pour réaliser des filetages précis à la surface de la barre, le moteur faisant tourner la barre contre la tête de filetage afin de former des filets exacts. Enfin, pour le raccordement par manchon, une fois filetée, la barre peut être assemblée à une autre barre filetée à l'aide d'un raccord, créant ainsi une ligne d'armature continue et solide. Ce processus efficace, alimenté par un outil de filetage de barres fiable, garantit que les structures d'armature sont exemptes de points faibles, ce qui est essentiel pour les projets de construction modernes.
Les étapes clés de la production de machines de filetage de barres d'armature comprennent la conception, où les ingénieurs utilisent la technologie CAD/CAM pour créer des machines capables de traiter différents diamètres de barres (généralement de 16 mm à 40 mm). Lors de la sélection des matériaux, un acier allié à haute résistance est utilisé pour les rouleaux et matrices de filetage, garantissant qu'ils résistent à l'usure. Lors de l'assemblage du moteur et de l'engrenage, des moteurs puissants et des boîtes de vitesses durables sont installés pour assurer un fonctionnement fluide sous de lourdes charges de travail. Pour la construction du châssis, les machines sont équipées de châssis en acier robustes pour la stabilité et la résistance aux vibrations. Enfin, lors des tests, chaque unité subit des essais pour vérifier la précision du filetage, la durabilité et la sécurité avant d'atteindre les clients. En tant que fournisseur de confiance de machines de filetage de barres d'armature, Cheeron garantit que ses machines répondent aux normes internationales, offrant des performances supérieures et une longue durée de vie.

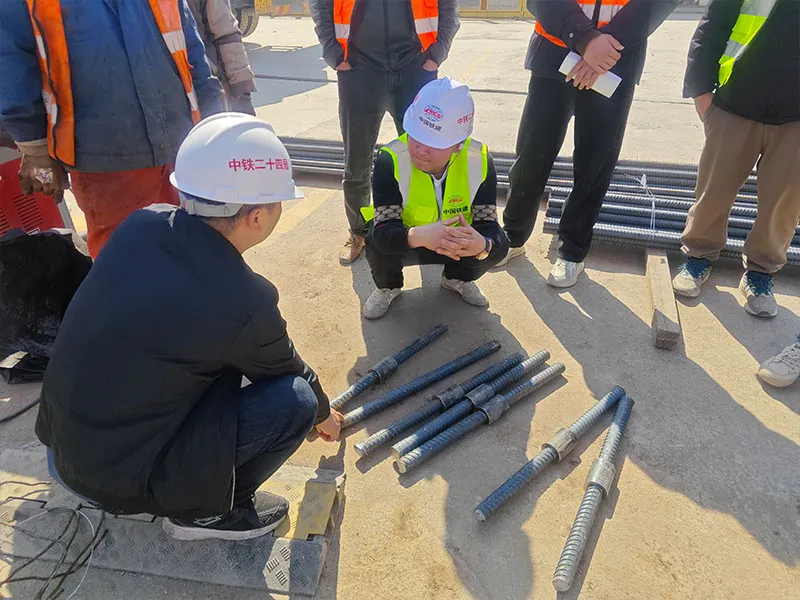

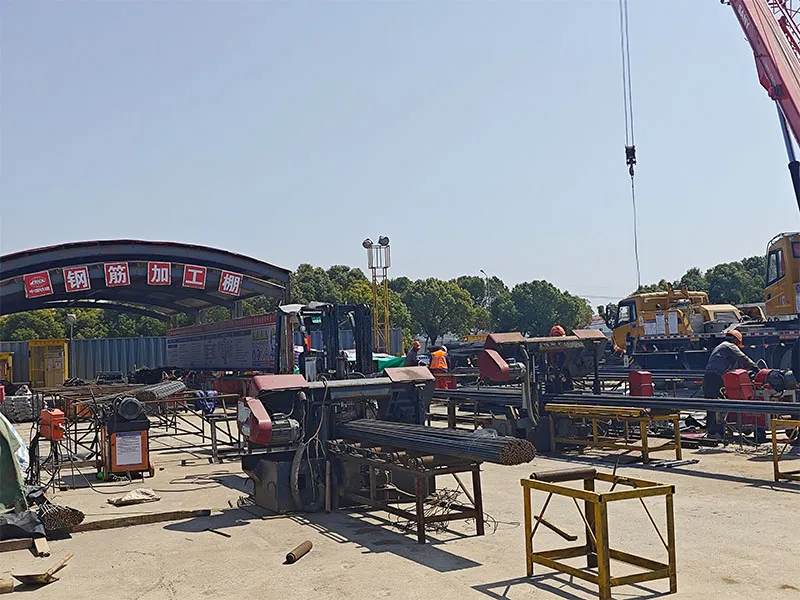

Les machines de filetage de barres d'armature sont largement utilisées dans différents projets, souvent comme machine de coupe de filetage de barres ou machine de filetage de coupleurs pour des résultats précis. Dans les bâtiments résidentiels, elles assurent un renforcement plus solide pour les maisons et les appartements. Pour les complexes commerciaux, les bureaux et les centres commerciaux bénéficient de la fiabilité des joints filetés. Dans les établissements d'enseignement, les écoles et les collèges nécessitent des structures robustes, ce que fournissent les barres filetées. De plus, dans les projets d'infrastructure, les ponts, les viaducs et les travaux industriels légers adoptent de plus en plus les connexions filetées grâce à cette technologie de machine de filetage de coupleur de barres. En adoptant les machines de filetage de barres de haute qualité de Cheeron, les entreprises de construction obtiennent une plus grande sécurité, des économies de coûts et une livraison plus rapide des projets.

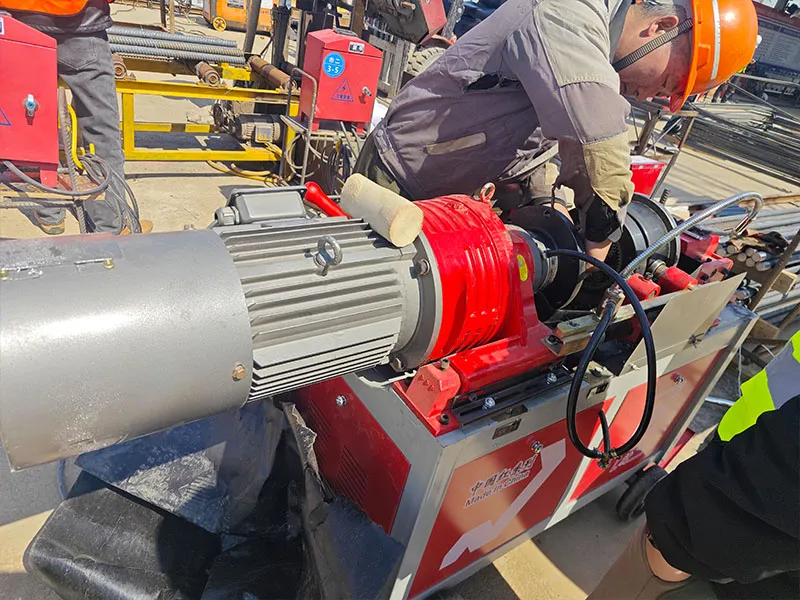

Couramment utilisé pour le filetage sur site des extrémités des barres d'armature (Φ14-Φ40) dans les structures en béton.
La machine à fileter les raccords offre une haute efficacité de traitement et une haute précision de filetage.
La machine à fileter les barres d'armature est légère et flexible, idéale pour les opérations mobiles sur site.
