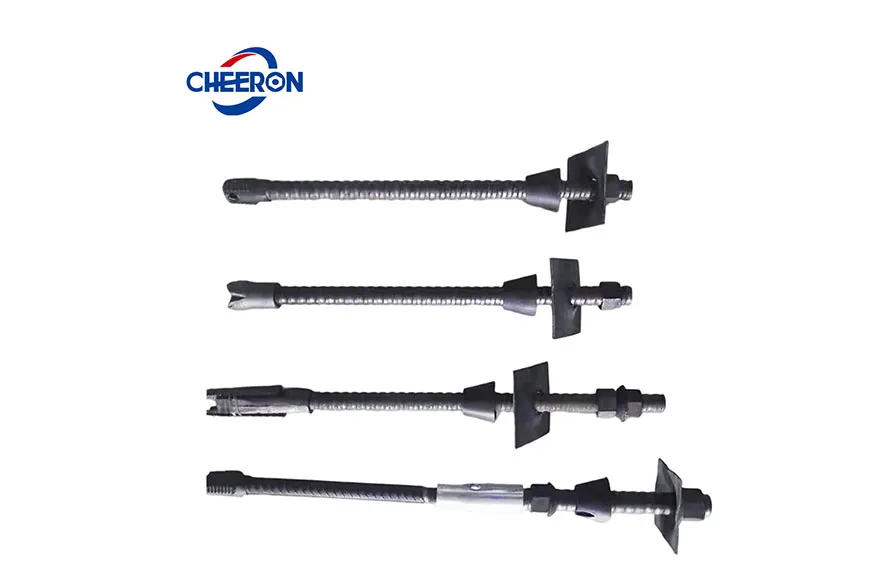

Le boulon d'ancrage mécanique est un nouveau type de boulon d'ancrage précontraint, ingénieusement combiné avec des boulons d'ancrage rocheux et des coques d'expansion d'extrémité. Après l'installation du boulon d'ancrage à coque d'expansion injecté, la précontrainte est immédiatement fournie par l'ouverture des fixations d'ancrage en acier à coque d'expansion, ce qui permet de contrôler efficacement le relâchement et la déformation de la roche encaissante en temps utile et de favoriser la formation d'un anneau de contrainte de compression dans la roche encaissante à l'intérieur de la zone d'ancrage, renforçant ainsi l'effet de renforcement du boulon d'ancrage sur la roche encaissante et la stabilité du projet.
| Corps du boulon d'ancrage | Fixations d'ancrage mécaniques | ||||
| Diamètre | Force de limite élastique inférieure | Force maximale | Allongement total à force maximale | Capacité portante ultime | Diamètre de trou d'ancrage applicable |
| 25mm | ≥150kN | ≥200kN | ≥5% | ≥84kN | 40-45mm |
| 32mm | ≥280kN | ≥360kN | ≥126kN | 51-56mm | |
| 38mm | ≥400kN | ≥500kN | ≥196kN | 65-70mm | |
| 51mm | ≥630kN | ≥800kN | ≥260kN | 76-90mm | |

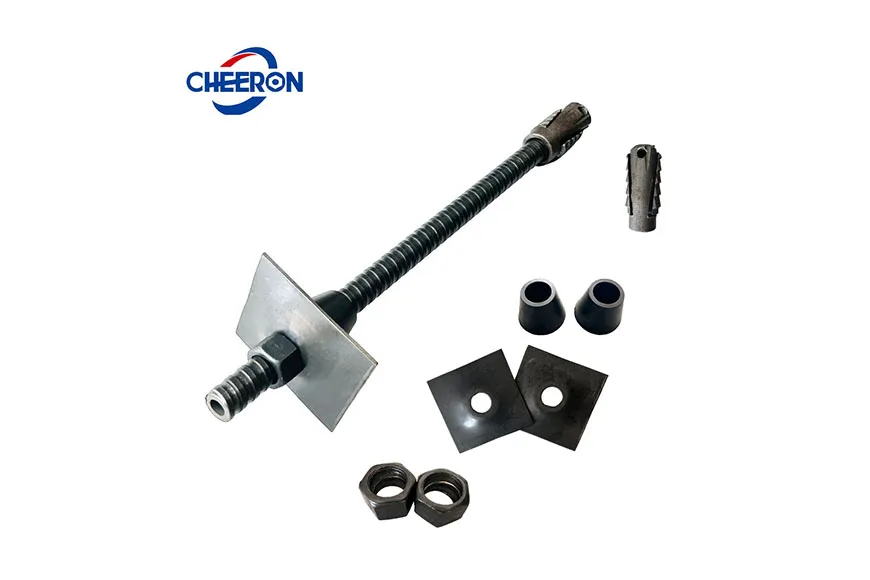

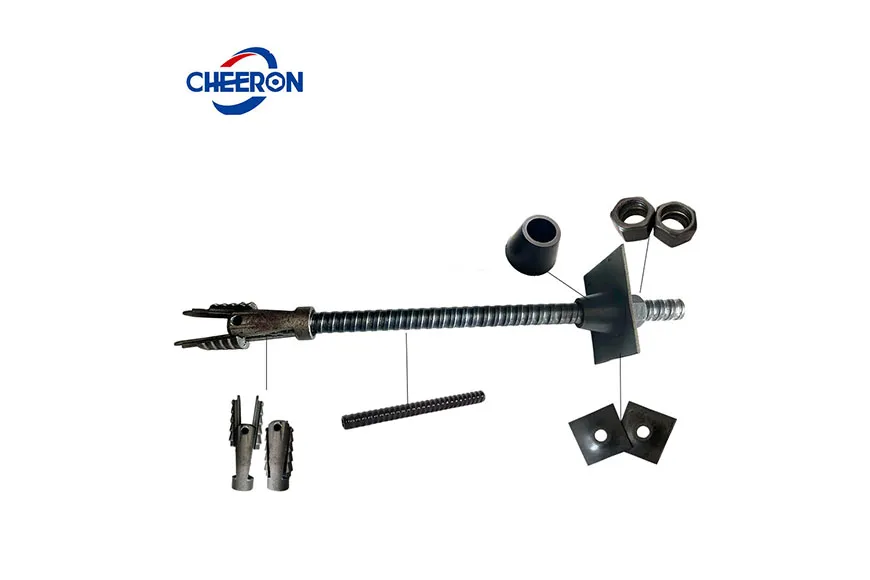

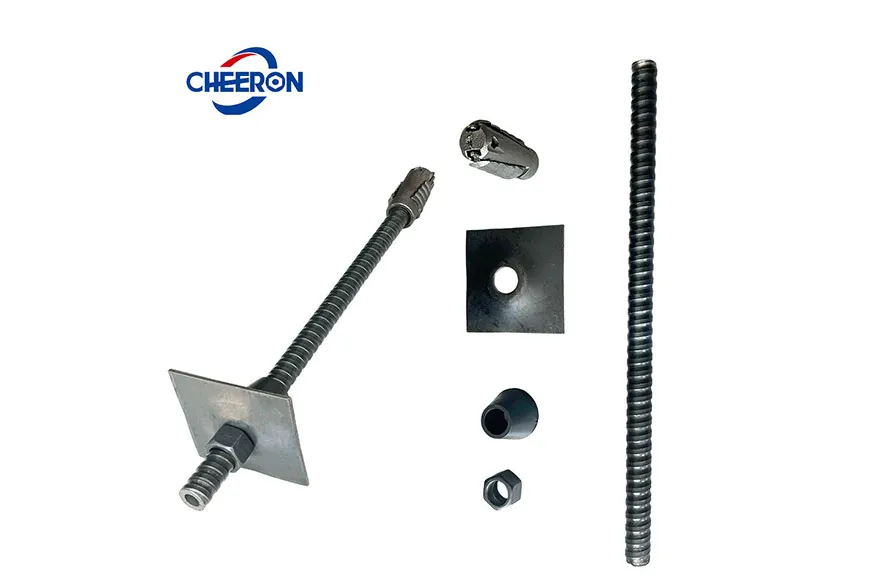

Le boulon d'ancrage à coque expansible précontraint et creux pour injection doit être composé d'une tige creuse, de fixations d'ancrage en acier à coque expansible, de bouchons d'injection, de tuyaux d'injection, d'entretoises et d'écrous hexagonaux.
La tête d'ancrage à coque expansible adopte une structure mécanique. Grâce à la mise en tension et au verrouillage, elle peut générer immédiatement une force de soutien, serrer rapidement la masse rocheuse et aider à former une voûte de pression, supprimant ainsi efficacement le desserrage de la roche environnante.
Ce système de boulon d'ancrage fournit une précontrainte initiale de 60kN à 150kN grâce à la mise en tension en phase précoce, formant un soutien actif, et la capacité portante du boulon d'ancrage unique est ≤200KN ; Dans la phase ultérieure, il est transformé en un mécanisme de soutien passif d'ancrage sur toute la longueur par liaison d'injection sur toute la longueur. Cette méthode de combinaison permet non seulement à la roche environnante de subir une déformation modérée, mais exploite également pleinement sa capacité d'auto-soutien, fournissant une garantie technique fiable pour la stabilité de la roche environnante.

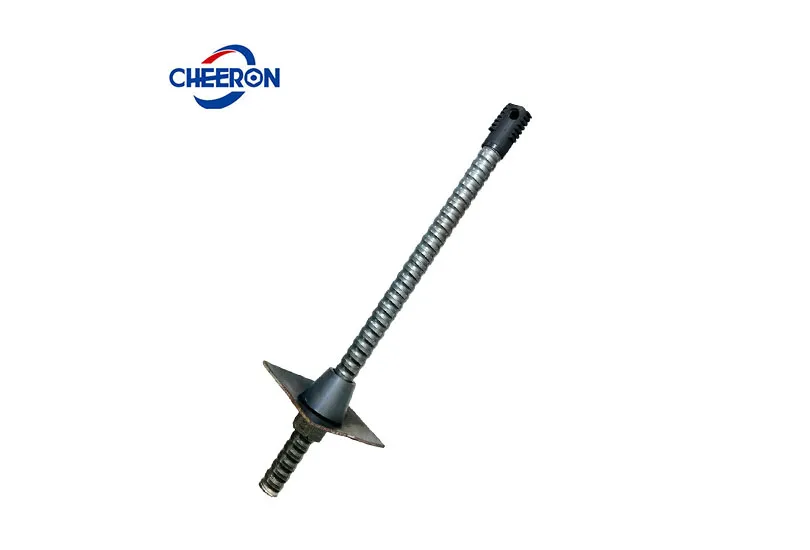

Les tiges peuvent être insérées d'abord, puis la précontrainte est appliquée avant l'injection. Le coulis s'écoule de l'extrémité inférieure à la tête de la tige d'ancrage à travers le tube en acier creux, ce qui permet de garantir que l'injection est complète.
Le boulon d'ancrage à coque expansible précontraint pour injection peut maintenir efficacement la stabilité globale de la couche rocheuse fracturée après excavation en appliquant une précontrainte suffisante et un soutien par liaison sur toute la longueur, évitant l'instabilité ou même l'effondrement de la roche environnante, et possède un bon effet d'ancrage et une bonne durabilité.

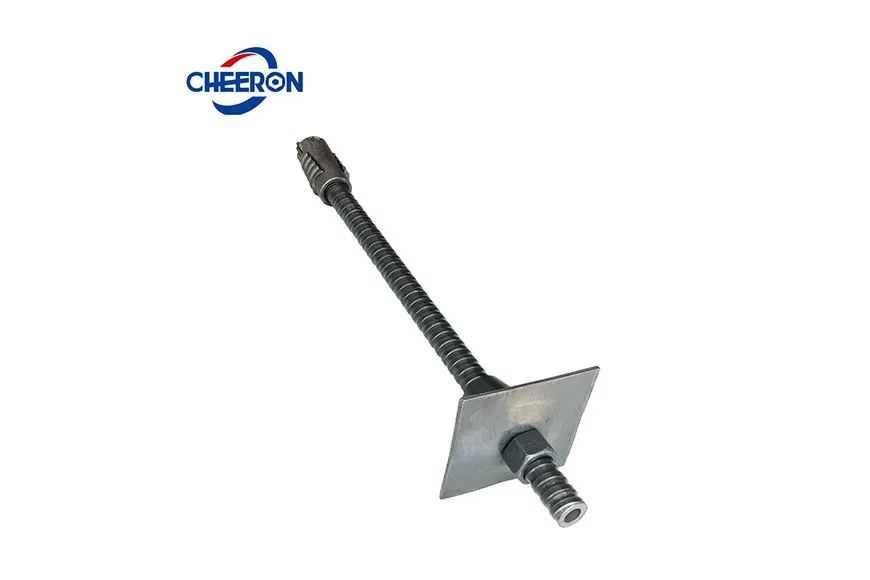

Les tiges d'ancrage par injection à coque expansible sont utilisées dans les ouvrages souterrains situés dans des strates rocheuses à fortes contraintes où se produisent des coups de terrain.
Le boulon d'ancrage à coque expansible et injection maintient efficacement la stabilité globale de la couche rocheuse fracturée.
Les tiges d'ancrage à coque expansible et injection sont utilisées pour les projets de soutènement par ancrage où les strates sont constituées de roche dure ou de roche de dureté moyenne.
