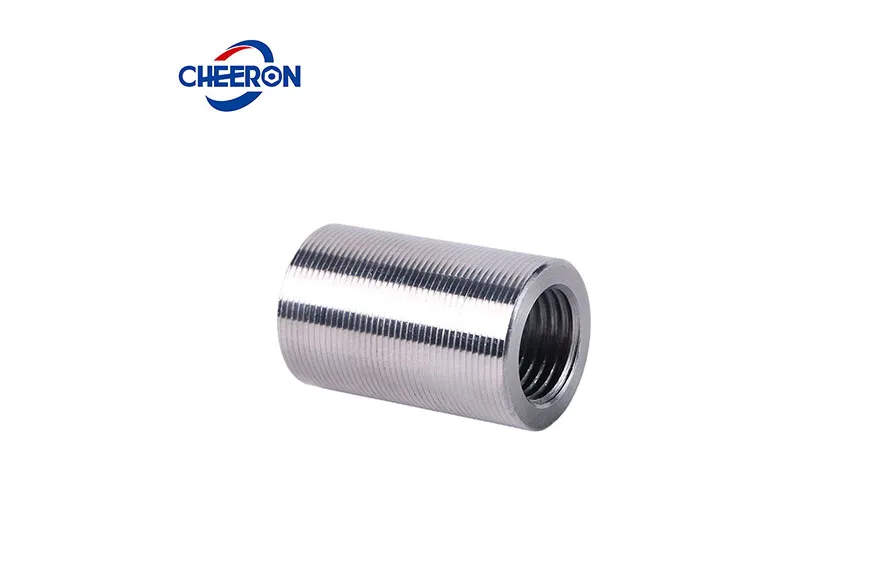

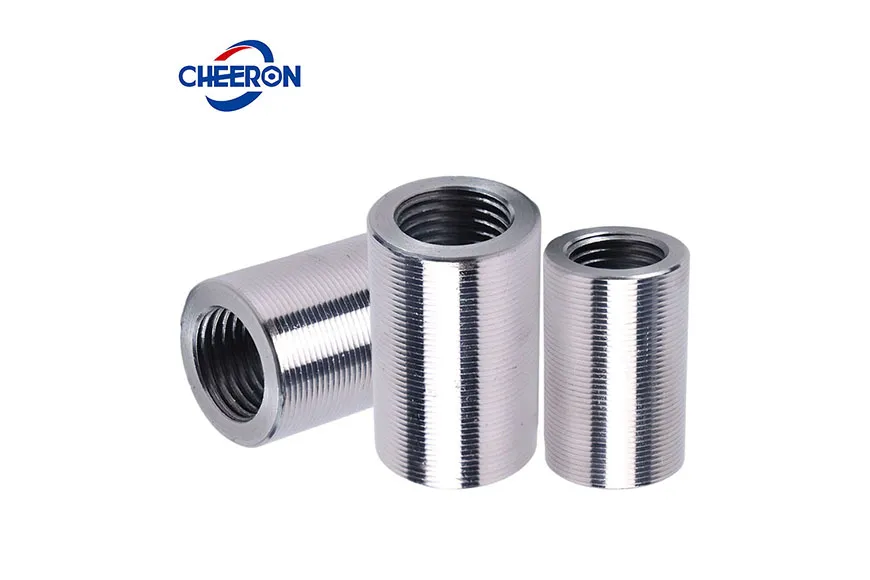

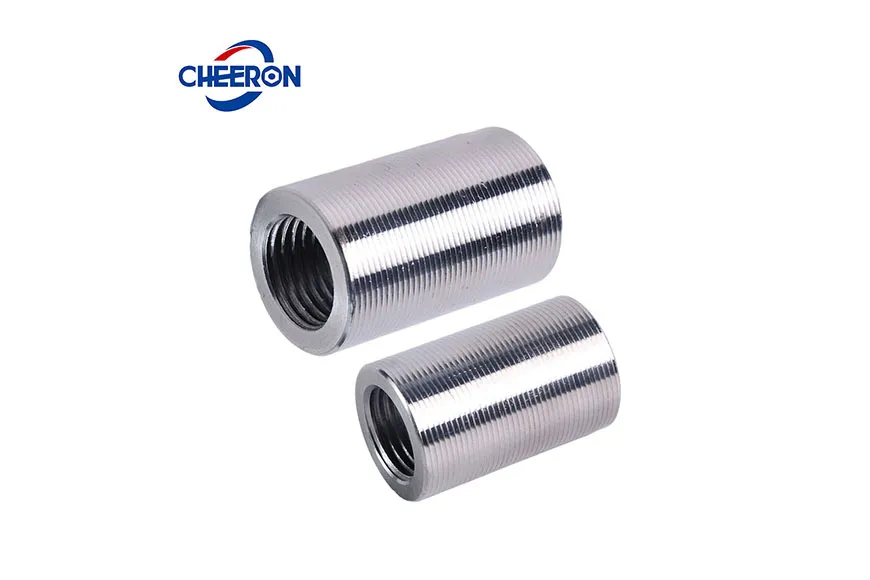

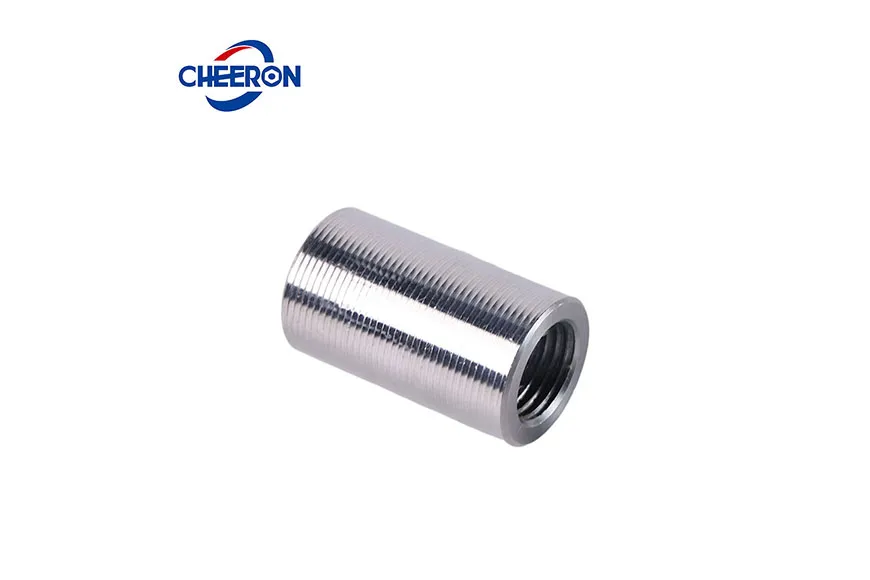

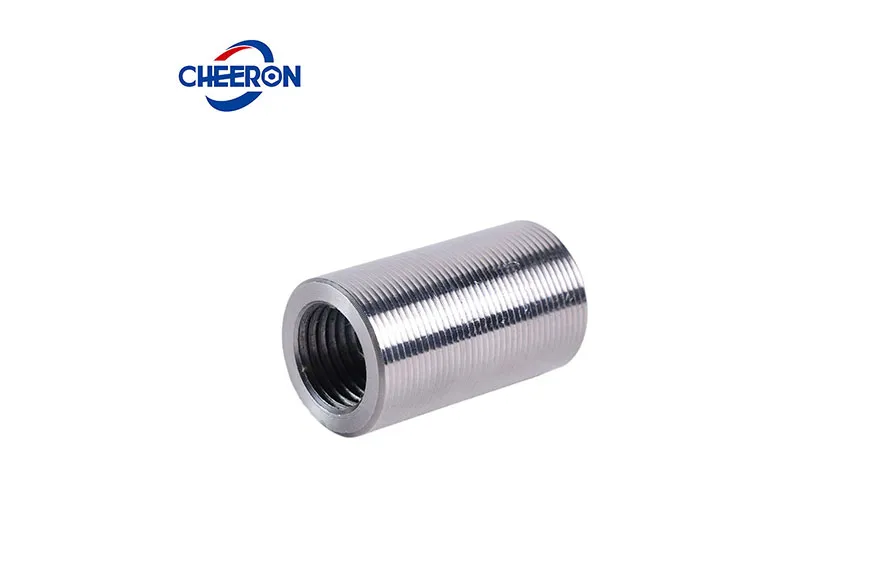

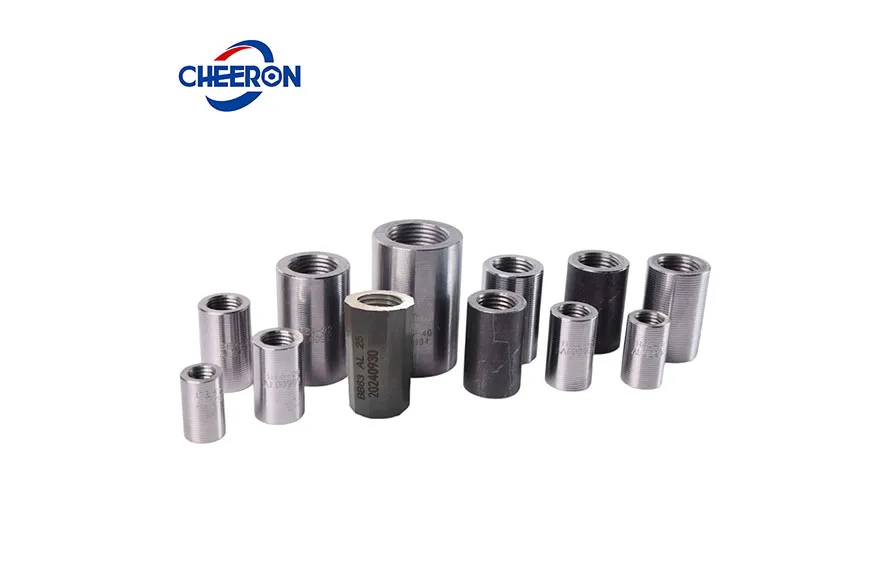

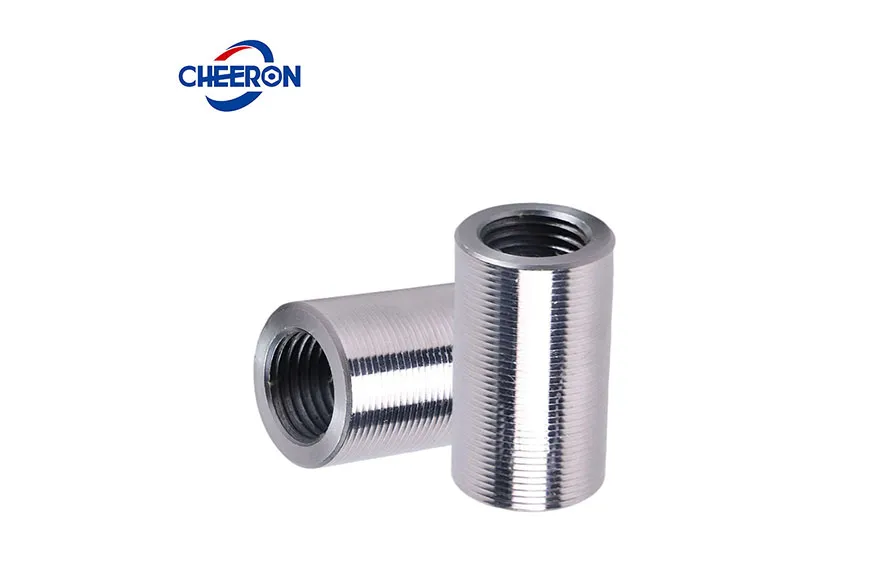

Le système de connexion mécanique pour barres d'armature est la troisième génération de technologie pour les jonctions de barres d'armature, après le ligaturage et le soudage. Le système de connexion par filetage laminé droit est l'un des types de connexion mécanique pour barres d'armature. Le manchon de connexion à filetage laminé droit avec dénudage des nervures combine le dénudage des nervures et le laminage. Il offre une haute précision des filets formés et une longue durée de vie de la molette de laminage. Il s'agit actuellement de la technologie dominante pour les connexions par manchon fileté droit.
| Diamètre de la barre d'armature mm | Diamètre extérieur (mm) | Longueur (mm) | ||
| Niveau de résistance de l'acier ≤400 | Niveau de résistance de l'acier 500 | Niveau de résistance de l'acier ≤400 | Niveau de résistance de l'acier 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |
Les raccords à manchon fileté peuvent être utilisés sur site pour connecter des barres d'armature filetées de 12 à 50 mm (n°4 à n°14) verticales, horizontales ou à n'importe quel angle d'inclinaison barres d'armature filetées en acier HRB, TMT et autres nuances à haute résistance.
La force de connexion est élevée, et la résistance à la traction du joint est équivalente à celle du matériau de base. Les propriétés mécaniques répondent aux exigences sismiques des structures de bâtiment.
Fabriqué en acier de haute qualité 45c/40cr, l'équipement CNC offre une grande précision d'adaptation du filetage, réduisant les risques de qualité.
Il n'est pas affecté par les environnements de haute altitude, de basse température et d'humidité, n'a pas de défauts de zone affectée par la chaleur et améliore l'efficacité de la construction.
Application : Les connexions à filetage droit sont adaptées aux applications à grande échelle en raison de leur haute efficacité et de leur rapport coût-efficacité. Elles sont applicables aux parties porteuses telles que les poutres, les colonnes et les murs des bâtiments de grande hauteur, des ponts et des grandes infrastructures pour la résistance aux séismes.
Méthode de construction : Le processus de dénudage des nervures est effectué à l'aide d'une machine à dénuder et à fileter. Tout d'abord, les nervures longitudinales et transversales des joints de barres d'acier sont dénudées et coupées pour que les diamètres des colonnes des barres d'acier atteignent la même taille avant le filetage, puis elles sont laminées en filets droits. Enfin, un manchon à filetage droit spécialement conçu est utilisé pour la connexion. Les étapes de construction sont les suivantes :

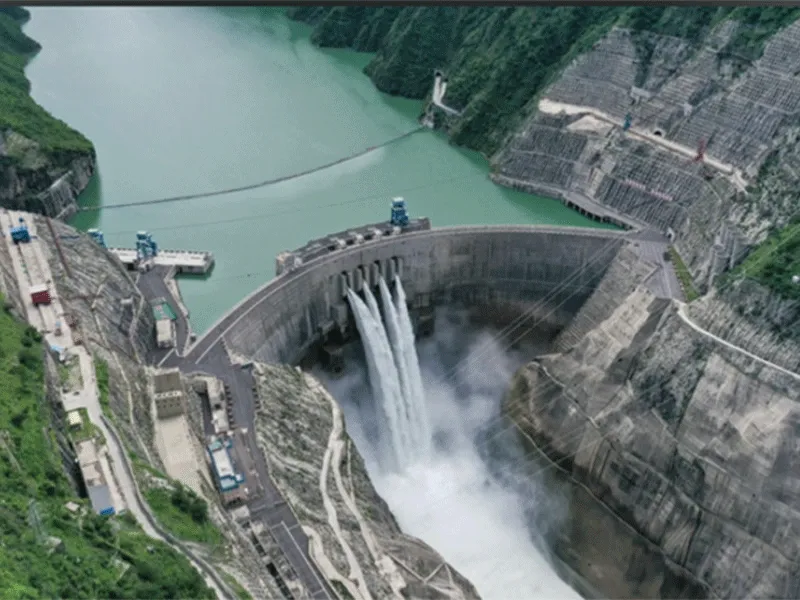

Dans les projets hydroélectriques à grande échelle, les puits verticaux et les puits inclinés sont généralement soumis à des contraintes élevées, à des charges complexes et à des environnements difficiles. La technologie de raccordement par manchon fileté droit nervuré offre une résistance, une précision et une durabilité extrêmement élevées, ce qui en fait l'une des solutions privilégiées pour les jonctions de barres d'armature dans les puits verticaux et inclinés.

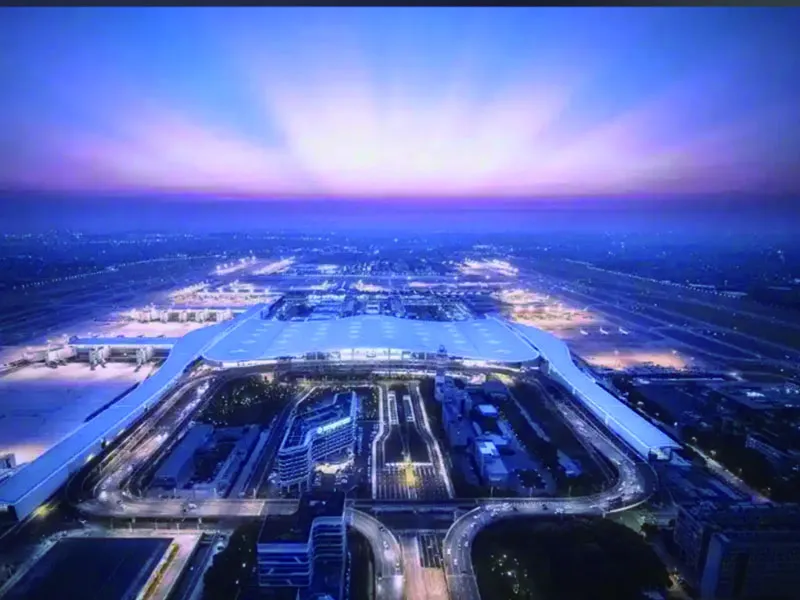

Les aéroports impliquent de grandes infrastructures telles que les terminaux, les pistes et les aires de trafic, avec une grande quantité de barres d'acier utilisées et des nœuds complexes (comme les poutres et poteaux de grande portée, les fondations en dalle épaisse), ainsi que des exigences sismiques élevées. Le raccord à manchon fileté droit nervuré assure la résistance et la ductilité des nœuds de connexion.

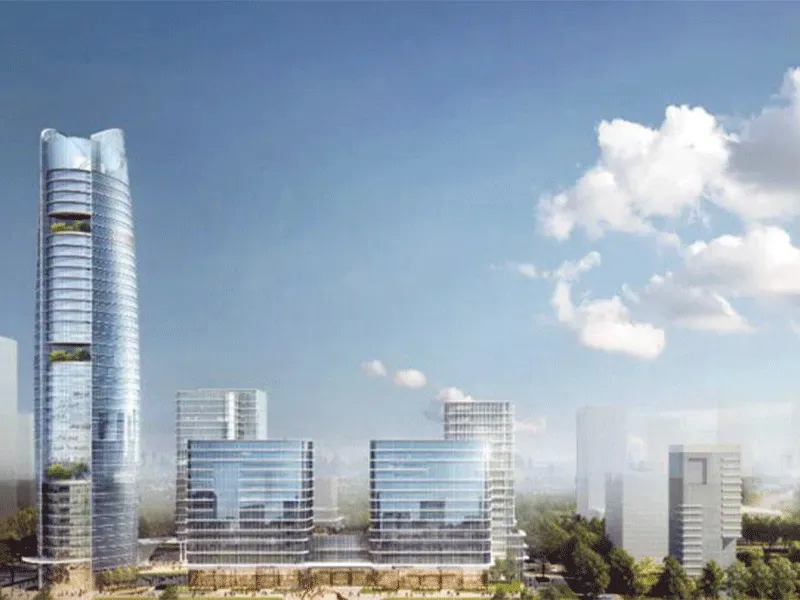

Dans les immeubles de grande hauteur, la construction des raccordements des barres principales verticales des murs de cisaillement du noyau, des barres longitudinales des poteaux d'ossature et des barres principales des poutres à longue portée, etc., doit prendre en compte de manière exhaustive la sécurité structurelle et la performance sismique. Les manchons filetés droits assurent efficacement la stabilité et la sécurité des raccordements des barres d'armature dans les immeubles de grande hauteur.
