Les coupleurs d'armatures sont couramment utilisés dans les projets de construction, mais divers problèmes peuvent survenir lors de l'installation réelle.
Dans cet article, les experts de Cheeron aborderont l'emplacement des coupleurs d'armatures, les normes de filetage, l'importance du couple et l'épaisseur du béton pour vous aider à résoudre les défis d'installation et d'utilisation des raccords d'armatures.
Choisir l'emplacement optimal des connecteurs d'armatures est crucial pour l'intégrité structurelle. L'emplacement des jonctions d'armatures dépend du scénario de construction spécifique et ne peut être généralisé.

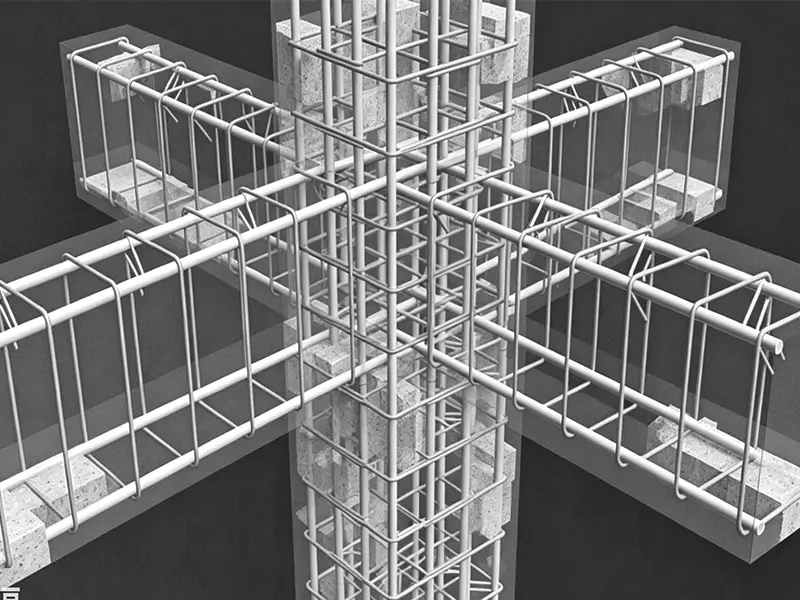

Elle désigne la zone centrée sur le joint poteau-poutre (l'intersection des axes du poteau et de la poutre) et s'étendant vers l'extérieur jusqu'à la zone où les étriers sont densément concentrés.
La plupart des experts conviennent : installer les coupleurs uniquement dans les zones à faible moment de flexion et loin des zones de contrainte élevée comme les joints poteau-poutre ou la mi-portée des dalles.
Cependant, cela n'est pas absolu.
Dans les projets de construction, de nombreux grands projets comportent des poteaux avec des hauteurs d'étage dépassant 10 mètres et des poutres s'étendant sur des dizaines de mètres. La taille standard des armatures de gros diamètre est de 9 à 12 mètres. Il est impossible d'éviter la zone densément renforcée selon les emplacements de connexion spécifiés dans les dessins.
Par conséquent, lorsque l'évitement de la zone densément renforcée est inévitable, des jonctions mécaniques peuvent être utilisées car cette méthode de connexion est plus fiable que les recouvrements et le soudage.

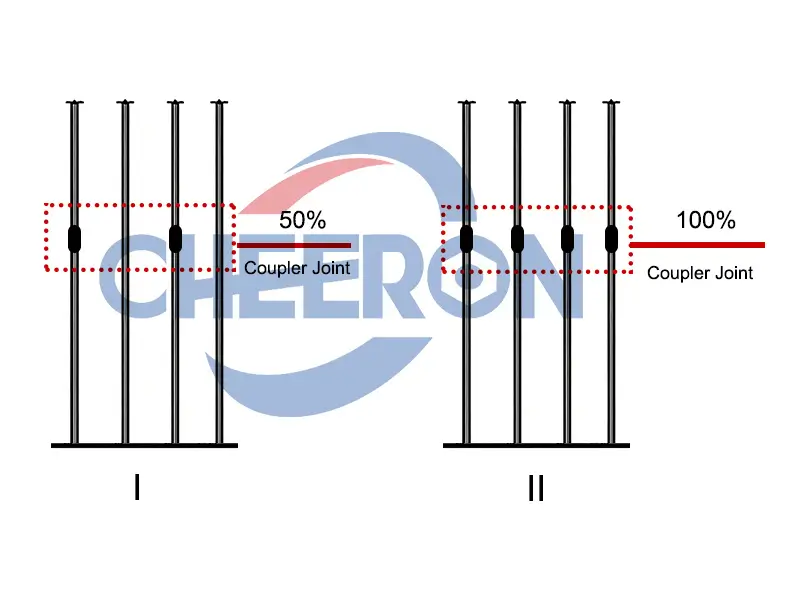

Bien sûr, pour minimiser l'impact sur le projet, une spécification fiable de jonction mécanique de type 2 doit être adoptée, tout en limitant le pourcentage de la zone de jonction à pas plus de 50%.
Assurez-vous que les connecteurs sont décalés d'au moins 50% du diamètre de la barre entre les barres adjacentes pour éviter la congestion et maintenir le flux de béton.
Par conséquent, choisir l'emplacement approprié des connecteurs d'armatures, et savoir si des jonctions peuvent être utilisées à n'importe quel endroit, nécessite d'évaluer s'il est impossible d'éviter la zone densément renforcée en raison des conditions du site.
En résumé : Les coupleurs d'armatures doivent idéalement éviter la zone de renforcement centrale aux extrémités des poutres et poteaux. S'il est impossible d'éviter la zone centrale, il est préférable d'utiliser des coupleurs d'armatures de type 2 et des joints de coupleur représentant moins de 50% de la surface totale.
Les jonctions mécaniques doivent toujours être installées conformément aux emplacements de connexion spécifiés dans les dessins d'ingénierie et les spécifications locales (telles que l'ACI 318).
Le filetage des extrémités des armatures doit être précis pour garantir une jonction mécanique sécurisée. Utilisez une machine à fileter les armatures pour produire des filets propres et complets conformes aux spécifications du connecteur.

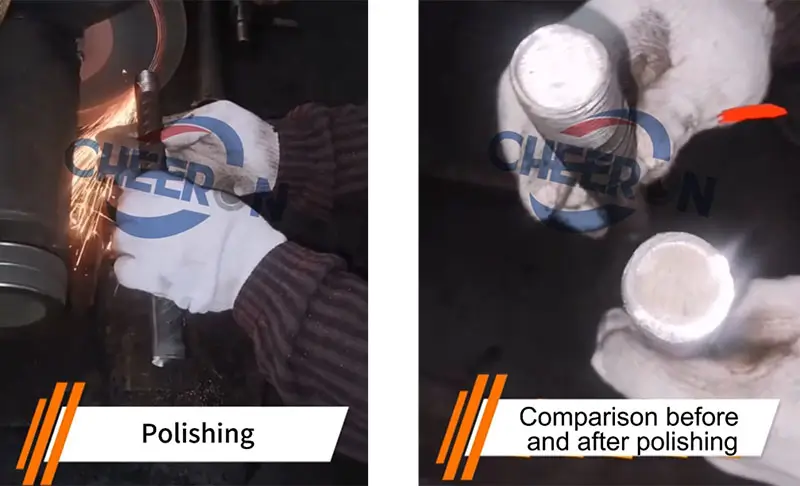

Avant le filetage, l'extrémité de coupe doit être lisse et sans bavures.
Après avoir serré l'armature, actionnez la manivelle pour retirer les nervures et effectuer le filetage ; la machine à fileter les armatures s'arrêtera automatiquement et tournera en arrière.

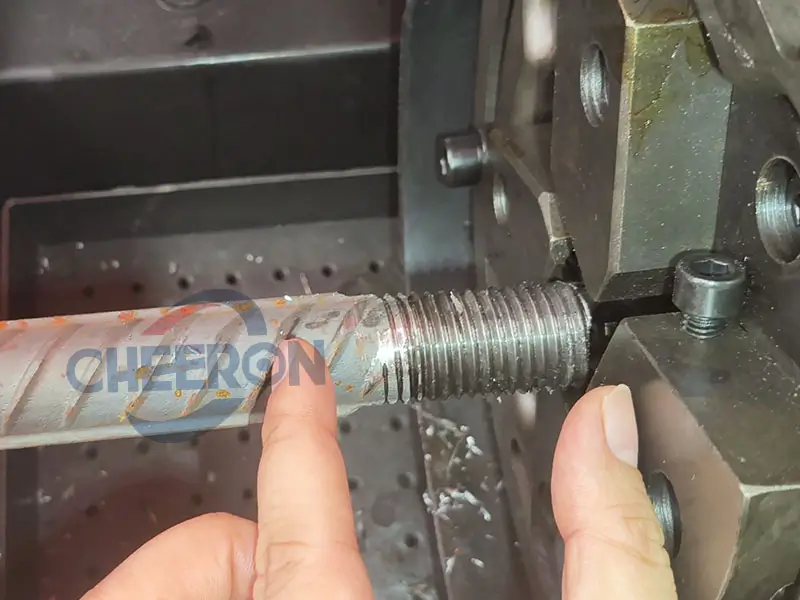

La longueur du filetage doit être conforme aux tolérances spécifiées par le fabricant — généralement 1,5 à 2 fois le diamètre de l'armature. Des filets trop longs ou trop courts peuvent entraîner une résistance de connexion insuffisante ou un glissement du connecteur.

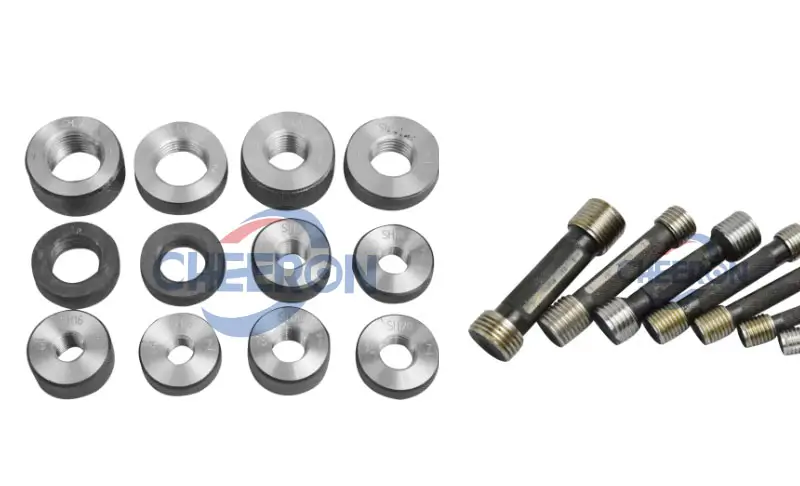

Le principal outil de mesure pour les filets d'armature est le calibre "passe/pas-passe".
Le calibre "passe" doit se visser facilement sur toute la longueur effective, et le calibre "pas-passe" ne doit pas se visser de plus de trois pas de filetage.
Après avoir réussi l'inspection, placez des capuchons de protection sur le filetage de l'armature et empilez-les selon leur type.
Un serrage/couple correct est crucial pour le transfert de charge.
La fonction du coupleur est de transférer toute la tension du joint d'armature de l'autre côté ; par conséquent, un serrage approprié est nécessaire pour fournir une friction suffisante pour la transmission de la force.
Un couple inapproprié peut entraîner une défaillance du connecteur d'armature et une réduction des performances.

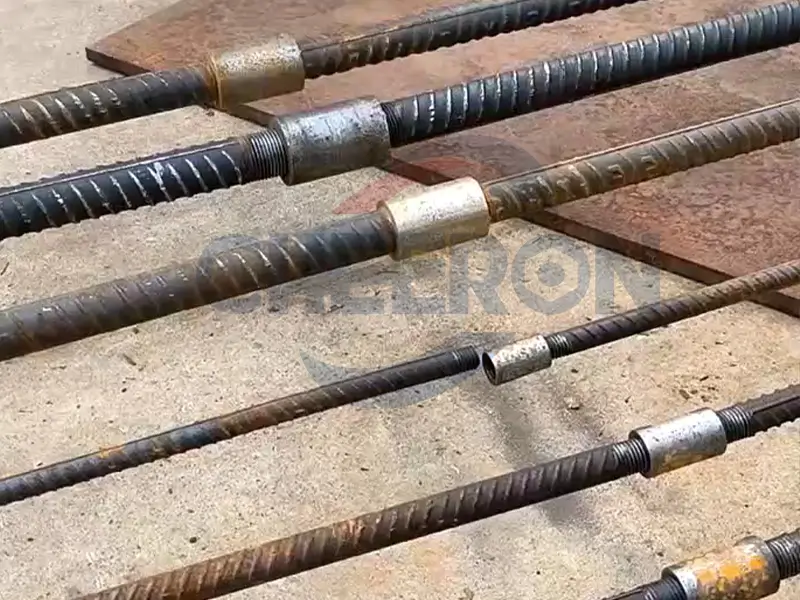

De nombreuses personnes rencontrent un dénudage des filets lors de l'application pratique et concluent que la connexion du coupleur d'armatures n'est pas sécurisée. Cela est dû à un serrage excessif en ne réglant pas le couple correct.
Par conséquent, évitez le serrage excessif. Empêchez les valeurs de couple excessives d'endommager les filets ou l'armature, provoquant un dénudage des filets.
Beaucoup de gens pensent que, quel que soit le serrage, le béton sera coulé plus tard pour combler les espaces entre l'armature et le connecteur, rendant le serrage inutile.
Cependant, le fait est que, bien que le connecteur d'armature soit enrobé de béton après le coulage, cela ne peut pas compenser un couple insuffisant, ce qui créera des risques pour la sécurité de la structure d'ingénierie. Par conséquent, éviter un couple insuffisant est un facteur crucial pour renforcer les structures en béton armé.
1. D'abord, dévissez les capuchons de protection sur les filets d'armature. Lors de la connexion, le connecteur doit être aligné horizontalement avec l'armature et serré initialement à la main.

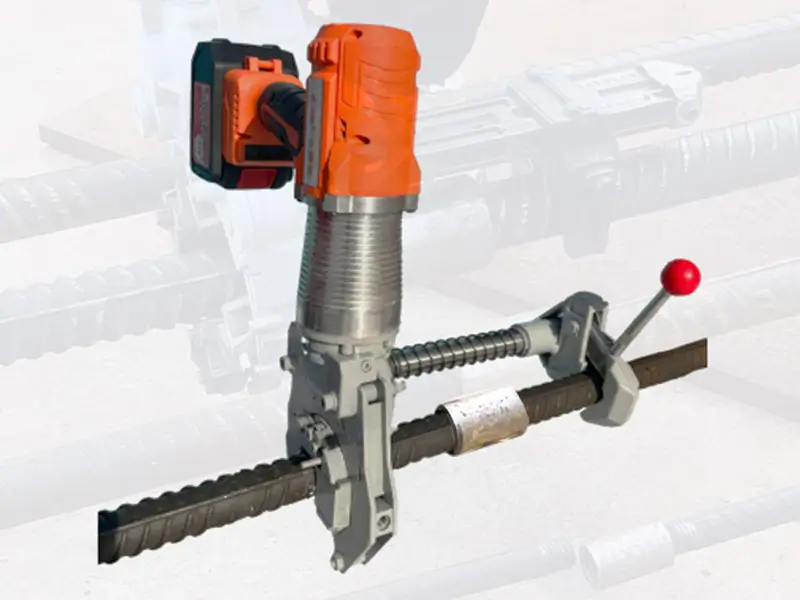

2. À l'aide d'une clé dynamométrique calibrée ou d'autres outils appropriés, connectez fermement l'armature au manchon et serrez complètement.
Notez que le serrage doit être effectué selon la valeur de couple recommandée par le fabricant (généralement 80–500 Nm, selon la taille de l'armature et le type de connecteur).
| Diamètre de l'armature/mm | 12-14 | 16 | 18-20 | 22-25 | 28-32 | 36-40 | 50 |
| Couple de serrage/(N m) | 80 | 100 | 200 | 260 | 320 | 360 | 460 |
3. Effectuez un contrôle qualité du couple de serrage du joint.
Marquez les joints et effectuez des essais de traction sur certains joints (éprouvettes) pour
